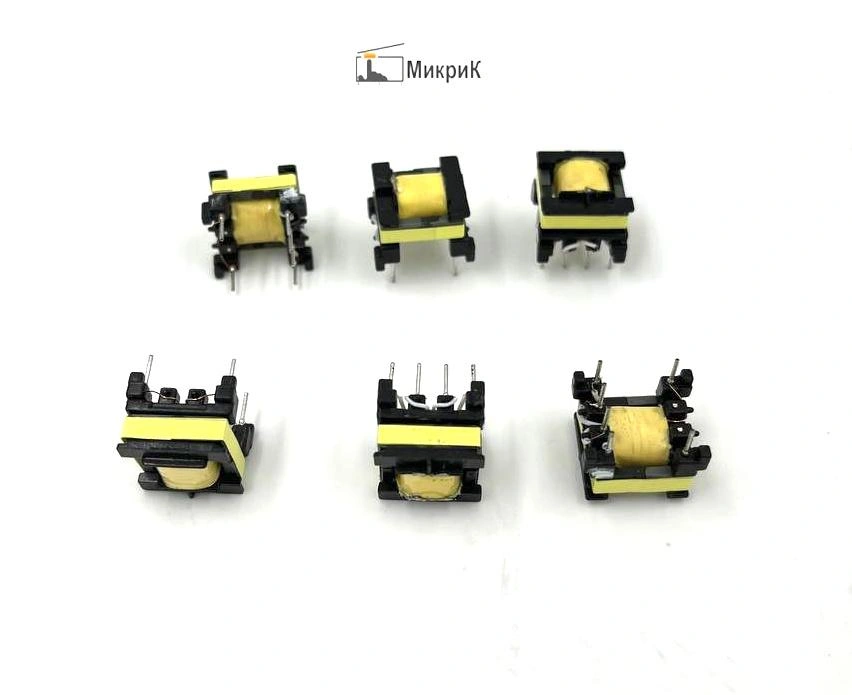

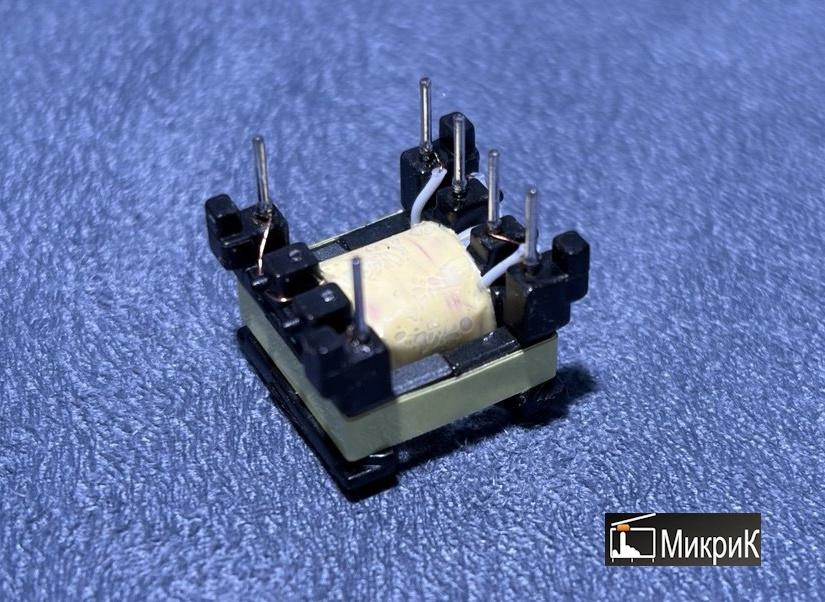

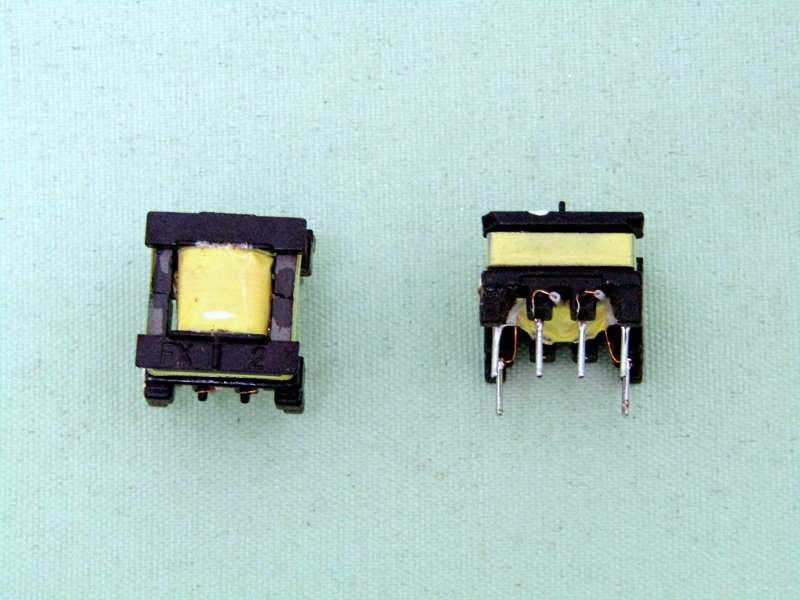

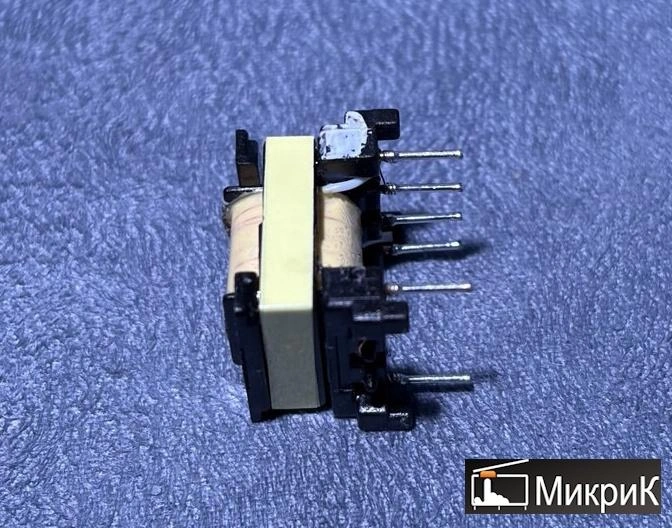

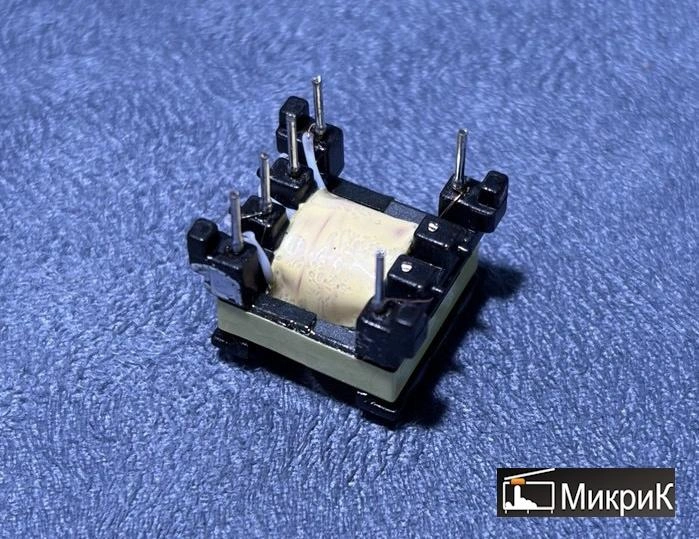

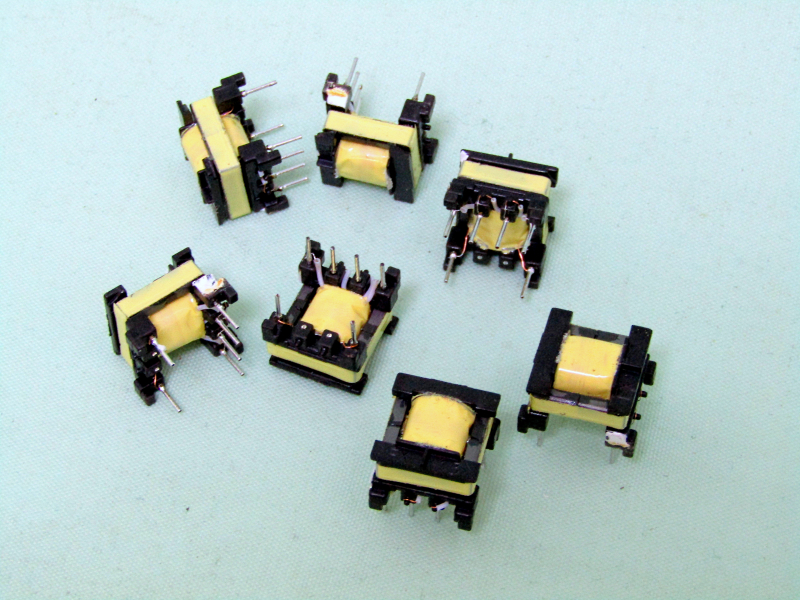

Импульсный трансформатор блока питания плат Honeywell DBM01, DBM01A, CS0261–CS0264 для Ferroli, Baxi, Westen

Импульсный трансформатор российского производства для компонентного ремонта электронных плат управления газовых котлов Ferroli, Baxi и Westen.

Предназначен для ремонта импульсного блока питания платы.

Это не высоковольтный трансформатор розжига.

Перед заказом обязательно сравните:

• маркировку электронной платы;

• маркировку штатного трансформатора;

• количество и расположение выводов;

• внешний вид детали с фотографиями.

В разных ревизиях плат могут использоваться похожие, но не полностью взаимозаменяемые трансформаторы.

Характеристики

Тип детали: импульсный трансформатор блока питания
Назначение: компонентный ремонт электронной платы котла
Страна производства: Россия
Установка: пайка непосредственно на электронную плату
Применение: платы Honeywell / Resideo и родственные исполнения

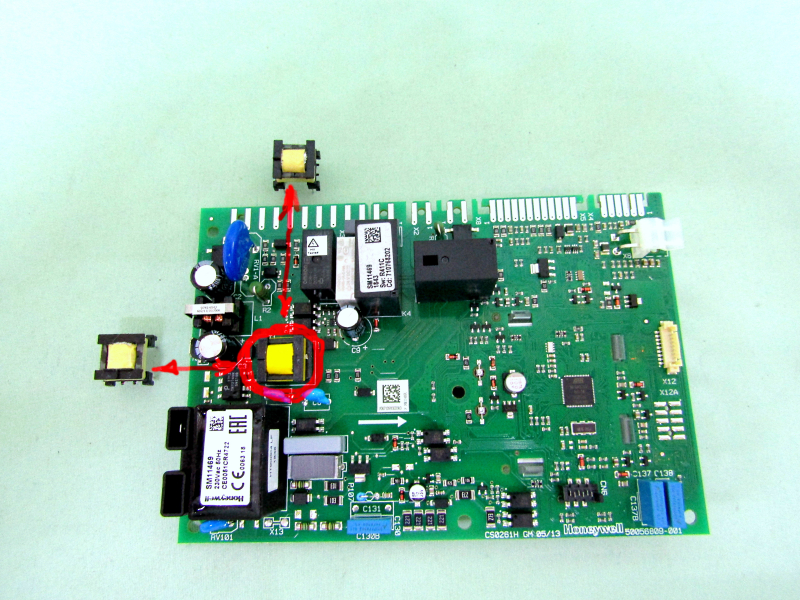

Маркировки плат

Трансформаторы данного типа применяются при ремонте плат:

• Honeywell DBM01

• Honeywell DBM01A / DBM01.1

• Honeywell CS0261

• Honeywell CS0262

• Honeywell CS0263

• Honeywell CS0264

Для разных плат и ревизий необходимо обязательно сверять конструкцию трансформатора.

? Применение по брендам

Ferroli

Используется при ремонте электронных плат семейства DBM01 / DBM01A.

Такие платы применяются, в частности, на котлах:

• Ferroli DomiProject

• Ferroli FEReasy

Для некоторых плат DBM01 встречается маркировка штатного трансформатора:

101 X 0724

Baxi

Применяется при ремонте плат семейства CS0261–CS0264.

Такие платы встречаются на различных сериях котлов Baxi, в том числе на отдельных исполнениях:

• Main

• Main Four

• других моделях соответствующей электронной платформы

Westen

Платы семейства CS026x также применяются на котлах Westen, в том числе:

• Pulsar D

• Quasar D

Для данного семейства плат встречается маркировка трансформатора:

9741H041

?? Производство и качество

Трансформаторы российского производства.

Данная позиция продаётся и используется в ремонте плат уже около 5 лет.

За это время по электрической части трансформаторов практически не встречалось отказов.

На практике основная возможная проблема связана не с обмотками, а с механическим повреждением выводов — ножек трансформатора при транспортировке, хранении или неаккуратном монтаже.

Перед реализацией рекомендуется контролировать:

• целостность выводов;

• отсутствие трещин корпуса;

• отсутствие следов механической деформации;

• состояние обмоток и выводов.

При правильной установке трансформаторы показывают стабильную и надёжную работу в блоках питания электронных плат.

⚠️ Важно при подборе

Платы DBM01 и CS0261–CS0264 относятся к разным семействам.

Нельзя считать любой похожий по размеру импульсный трансформатор универсальным.

Перед заказом обязательно проверьте:

• точную маркировку платы;

• буквенную ревизию;

• маркировку старого трансформатора;

• количество ножек;

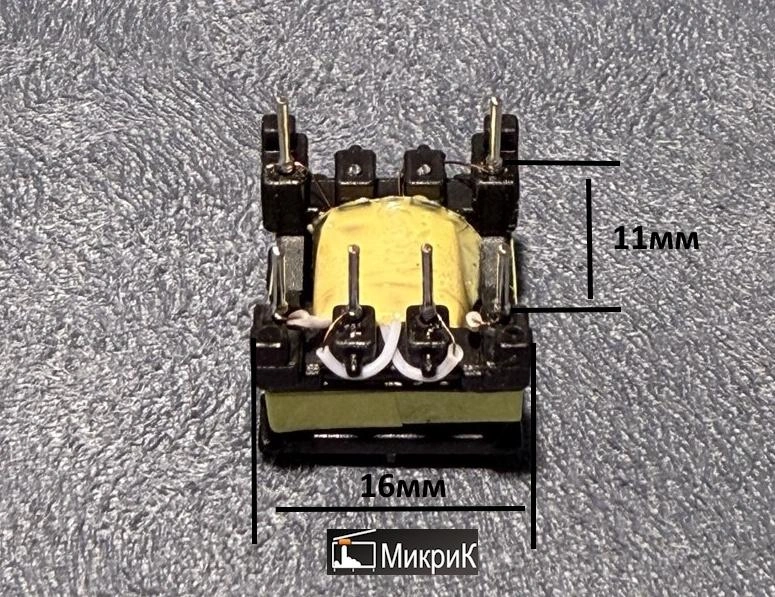

• шаг выводов;

• расположение первичной и вторичной стороны;

• размеры сердечника;

• фотографию старой детали.

Если расположение выводов не совпадает, устанавливать трансформатор только по названию котла нельзя.

⚠️ Hermann и Biasi

На рынке встречаются описания похожих трансформаторов для плат Hermann и Biasi.

Однако точная взаимозаменяемость конкретно с данным исполнением не подтверждена достаточно надёжно.

Поэтому эти бренды не указаны как гарантированная совместимость.

? Когда требуется замена

Возможные признаки неисправности импульсного блока питания платы:

• плата не включается;

• отсутствует индикация;

• плата циклически перезапускается;

• нет стабильного низковольтного питания;

• сгорает ШИМ-контроллер;

• повреждён предохранительный резистор;

• имеется обрыв обмотки;

• присутствует межвитковое замыкание;

• трансформатор сильно перегревается.

? Что проверить перед заменой

Перед установкой нового трансформатора необходимо проверить также:

• ШИМ-контроллер;

• силовой ключ;

• выпрямительные диоды;

• электролитические конденсаторы;

• защитные резисторы;

• оптопару;

• цепь обратной связи;

• отсутствие короткого замыкания во вторичных цепях.

Если не устранить причину повреждения блока питания, новый трансформатор также может выйти из строя.

? Рекомендации по ремонту

Деталь предназначена для компонентного ремонта электронной платы специалистом.

Перед выпайкой старого трансформатора рекомендуется сфотографировать его положение и расположение выводов.

После установки необходимо проверить:

• правильность распиновки;

• отсутствие короткого замыкания;

• сопротивление первичной и вторичной обмоток;

• выходные напряжения блока питания;

• отсутствие перегрева;

• стабильность работы платы под нагрузкой.

Главное при подборе — точная маркировка платы, совпадение распиновки и конструкции трансформатора.
