Реле Forward JZC-33FCS05DC24V0.45 для плат газовых котлов
Электромагнитное силовое реле Forward предназначено для ремонта электронных плат управления газовых котлов.
Применяется для включения и отключения циркуляционного насоса, вентилятора, газового клапана и других исполнительных устройств — в зависимости от схемы платы.
Напряжение катушки — 24 В постоянного тока.
Пять ножек: два вывода катушки и три контакта переключающей группы COM / NO / NC.
📌 Маркировка
Полная маркировка:

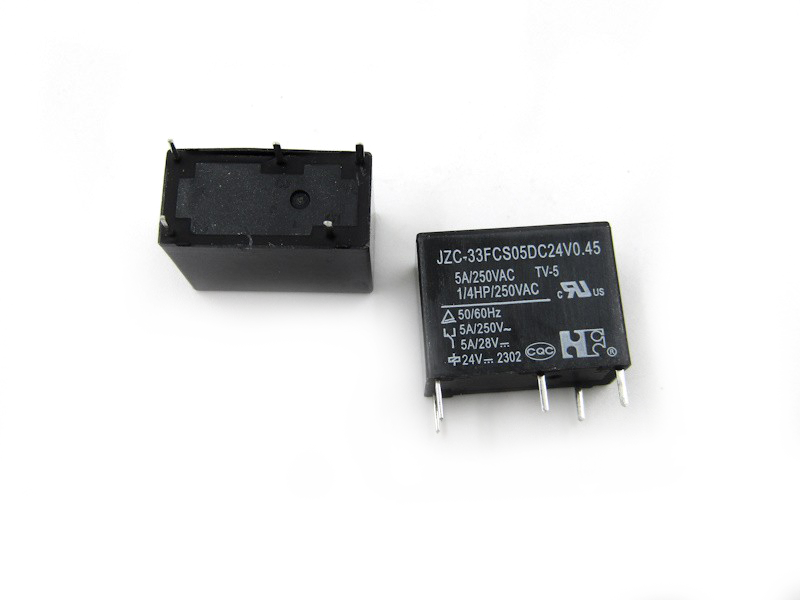

JZC-33FCS05DC24V0.45
Расширенное обозначение:
JZC-33F-C-S-5-DC24V-0.45
Производитель:
Ningbo Forward Relay Corporation Ltd.
⚙ Характеристики
Производитель — Forward
Страна производства — Китай
Тип — электромагнитное силовое реле
Исполнение контактов — 1C, переключающий контакт
Схема контактов — COM / NO / NC
Количество выводов — 5
Напряжение катушки — 24 В DC
Мощность катушки — 0,45 Вт
Сопротивление катушки — 1280 Ом ±10%
Ток катушки — около 18,8 мА
Напряжение срабатывания — не более 18 В DC
Номинальный ток контактов — 5 А
Нагрузка — 5 А при 250 В AC
Нагрузка постоянного тока — 5 А при 30 В DC
Максимальное напряжение коммутации — 277 В AC / 30 В DC
Время срабатывания — до 8 мс
Время отпускания — до 5 мс
Материал контактов — серебряный сплав
Монтаж — пайка в печатную плату
Корпус — герметичный
Размер корпуса — приблизительно 20,5 × 10,6 × 15,6 мм
🔄 Аналоги
Omron G5Q-1-EU DC24V
Omron G5Q-1 DC24V
Hongfa HF33F/024-ZS3
Hongfa HF33F/024-Z
JQ1-24V-F
YX301-S-124D
Перед установкой аналога необходимо проверить напряжение катушки, схему контактов, расположение пяти выводов и размеры корпуса.
✅ Подтверждённое применение
Protherm Пантера:
28 KTV, версия 17
На отдельных платах этой серии оригинально применяется реле Omron G5Q-1-EU DC24V, аналогом которого является данное реле Forward.
Buderus Logamax:
U042-24K
Bosch Gaz 4000 W:
ZWA 24-2A
ZWA 24-2K
ZWA 24-2AD
ZWA 24-2KD
ZSA 24-2A
ZSA 24-2K
ZSA 24-2AD
ZSA 24-2KD
Применяется на отдельных исполнениях плат Bosch/Buderus с артикулами:
87160134660 • 8716013466 • 8737602192
🔍 Возможное применение после проверки
Protherm:
Пантера и Гепард H-RU
Медведь KLOM / KLZ
На этих котлах применялись разные версии электронных плат и реле. Перед заказом необходимо сравнить маркировку установленного реле.
Ariston BS:
Ремонтники используют JZC-33F с катушкой 24 В на отдельных платах Ariston BS. В некоторых случаях расположение выводов не совпадает и реле устанавливается проводами, поэтому прямую взаимозаменяемость необходимо проверять по плате.
⚠ Важно при подборе
Это реле нельзя устанавливать вместо исполнения на 12 В.
Не подходит вместо JZC-33FCS05DC12V0.45, установленного на платах Ariston UNO и отдельных Daewoo Gasboiler.
Перед заказом необходимо одновременно сверить:
• напряжение катушки 24 В DC;
• полную маркировку старого реле;
• наличие пяти ножек;
• переключающую схему контактов 1C;
• расположение выводов на плате;
• размеры корпуса;
• допустимый ток нагрузки.
Четырёхконтактное реле Omron G5Q-1A4 или JZC-33F с нормально разомкнутым контактом не является прямой заменой этому пятиконтактному исполнению.
⚠ Признаки неисправности
• Насос или вентилятор не включается после команды платы.
• Исполнительное устройство работает периодически.
• Реле щёлкает, но нагрузка не включается.
• Контакты залипают, и подключённое устройство не выключается.
• На корпусе или выводах заметны следы перегрева.
• Возле реле повреждены дорожки или пайка платы.
Перед заменой необходимо проверить управляемый узел. Неисправный насос, вентилятор или газовый клапан может повторно повредить новое реле.
🛠 Установка
Реле устанавливается пайкой непосредственно на электронную плату.
Перед заменой котёл необходимо полностью отключить от электросети. После выпаивания старого реле следует проверить дорожки, управляющий транзистор, защитный диод и ток подключённой нагрузки.
Ремонт электронной платы должен выполнять специалист с опытом диагностики и пайки котловой электроники.
📦 Комплектация
Реле Forward JZC-33FCS05DC24V0.45 — 1 шт.
