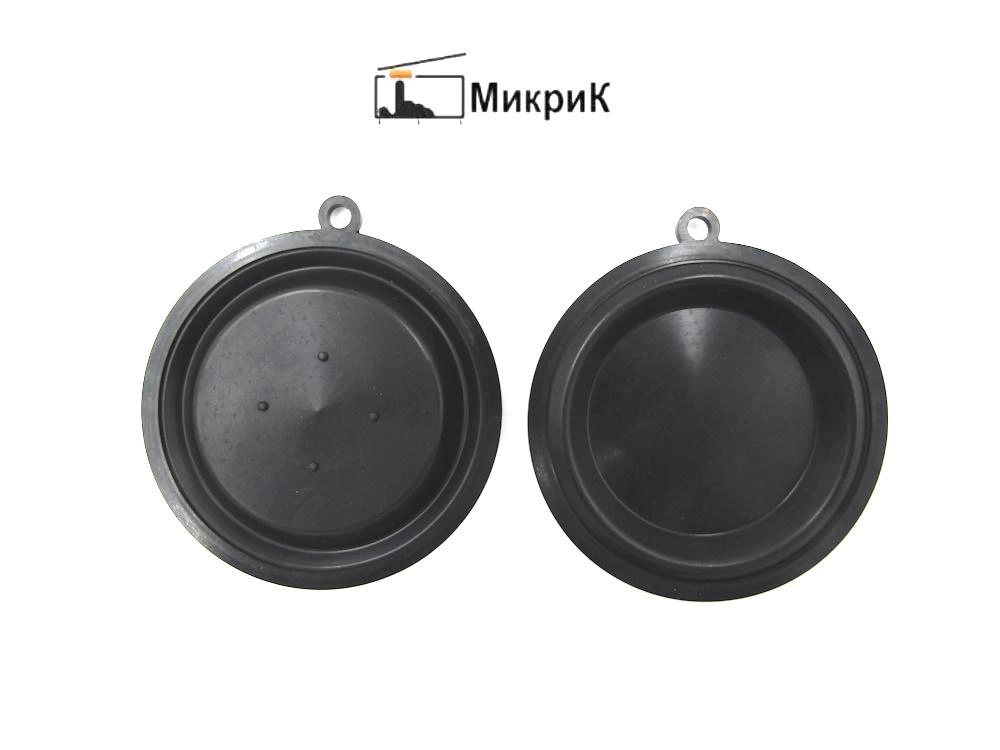

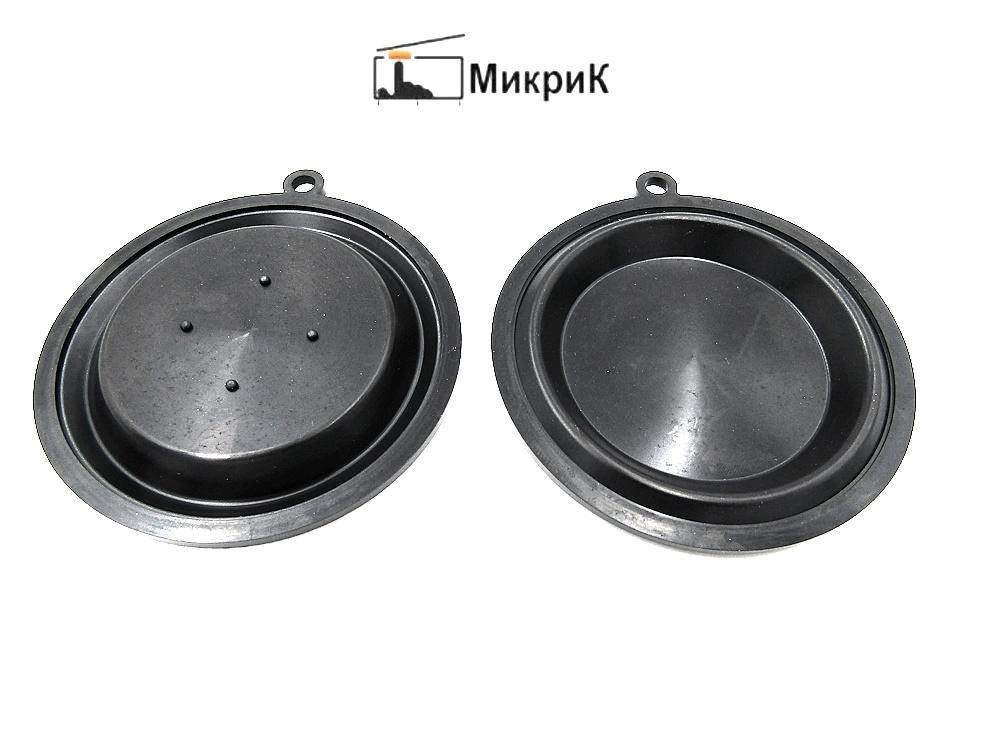

Мембрана водяного узла 76 мм для NEVA 4510, 4511, 4513 до 03.2013 — 3227-02.278
Мембрана водяного узла для газовых проточных водонагревателей NEVA.
Предназначена для водяных узлов старого исполнения, устанавливавшихся на колонках NEVA 4510, 4511 и 4513 до марта 2013 года.
Основной каталожный номер для подбора — 3227-02.278. Наружный диаметр мембраны — около 76 мм.
🔧 ОСНОВНЫЕ ДАННЫЕ
• Тип: мембрана водяного узла
• Назначение: газовые проточные водонагреватели
• Наружный диаметр: 76 мм
• Каталожный номер: 3227-02.278
• Конструкция: круглая мембрана с установочным ушком
• Место установки: водяной узел газовой колонки
🔍 СОВМЕСТИМОСТЬ
Подтверждённая применяемость:
NEVA 4510 — до 03.2013
NEVA 4511 — до 03.2013
NEVA 4513 — до 03.2013
Мембрана применяется именно с водяным узлом старого исполнения, рассчитанным на диаметр около 76 мм.
🔧 КАТАЛОЖНЫЙ НОМЕР
Основной номер:
3227-02.278
Этот номер относится к мембране D76 водяного узла газовых колонок NEVA 4510, 4511 и 4513 ранних выпусков.
⚠️ ВАЖНО ПРИ ПОДБОРЕ
На NEVA 4510, 4511 и 4513 в зависимости от года выпуска применялись разные водяные узлы и разные мембраны.
Для аппаратов до 03.2013 применяется:
3227-02.278 — диаметр 76 мм
Для аппаратов с 01.03.2013 применяется другое исполнение:
3227-02.278-01 — диаметр около 72 мм
Поэтому перед заказом желательно проверить:
• год выпуска газовой колонки;
• диаметр старой мембраны;
• форму водяного узла;
• наличие и расположение установочного ушка.
Мембраны 76 и 72 мм не являются полной взаимозаменой.
🔍 НАЗНАЧЕНИЕ МЕМБРАНЫ
При открытии крана горячей воды в водяном узле возникает перепад давления.
Мембрана перемещается и через механизм водогазового узла обеспечивает команду на открытие газа и запуск колонки.
Эластичность и герметичность мембраны напрямую влияют на нормальное включение аппарата при открытии воды.
🔍 ПРИЗНАКИ ИЗНОСА
На износ мембраны могут указывать:
• колонка не включается при открытии воды;
• колонка запускается только при сильном напоре;
• запуск происходит с задержкой;
• горелка работает нестабильно;
• шток водяного узла перемещается недостаточно;
• мембрана затвердела, растянулась или имеет повреждения.
Подобные симптомы могут быть связаны и с другими неисправностями водяного узла, поэтому перед заменой желательно проверить его состояние полностью.
🛠 ЧТО ПРОВЕРИТЬ ПРИ ЗАМЕНЕ
При разборке водяного узла рекомендуется проверить:
• состояние штока;
• свободный ход штока;
• состояние сальников и уплотнительных колец;
• загрязнение каналов водяного узла;
• состояние тарелки мембраны;
• целостность корпуса.
Если шток заедает или водяной узел сильно загрязнён, установка новой мембраны сама по себе может не устранить неисправность.
🛠 УСТАНОВКА
Перед установкой необходимо перекрыть воду и газ.
Старую мембрану удалить, посадочные поверхности очистить от загрязнений.
Новую мембрану установить ровно, без перекручивания и защемления края.
После сборки проверить:
• свободную работу водяного узла;
• отсутствие протечек;
• нормальный запуск колонки при открытии горячей воды.
🔧 КРАТКО
МСП-М0005 — мембрана водяного узла диаметром 76 мм.
Каталожный номер — 3227-02.278.
Подходит для NEVA 4510, 4511 и 4513 выпуска до марта 2013 года.
Для более поздних аппаратов применяется мембрана другого размера — перед заказом обязательно сверяйте год выпуска и диаметр старой детали.
