Двигатель насоса KSL 15/5-3C 82W, 21 мм аналог Wilo для Baxi, Ferroli, Protherm, Vaillant, Ariston, Viessmann, Fondital

Двигатель циркуляционного насоса KSL 15/5-3C — качественный аналог Wilo для ремонта циркуляционных насосов газовых и электрических котлов.

Поставляется без гидравлической улитки и устанавливается на штатный корпус насоса котла.

Перед заказом обязательно сравните старый двигатель по посадке, крыльчатке, направлению вращения и электрическому разъёму.

Характеристики

Тип: двигатель циркуляционного насоса без улитки
Типоразмер: KSL 15/5-3C
Питание: 230 В / 50 Гц
Количество скоростей: 3

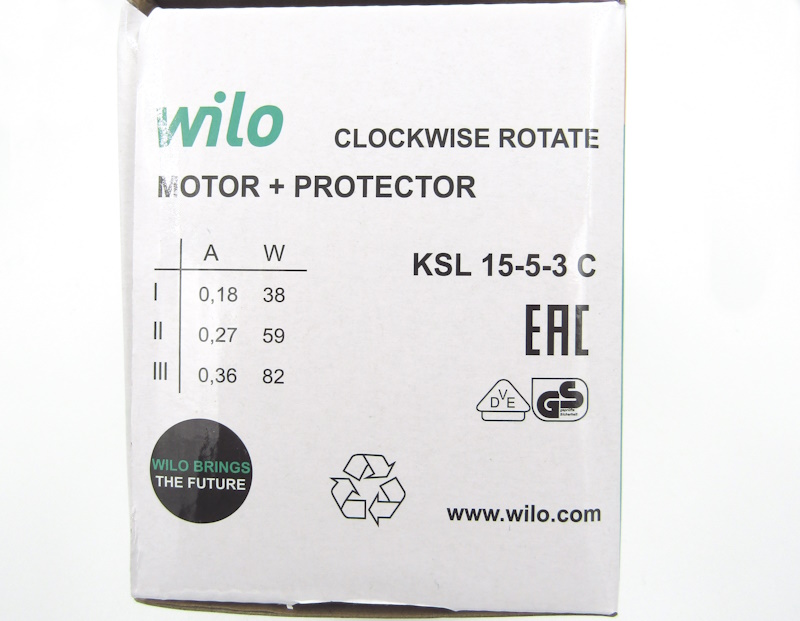

Мощность по скоростям: около 38 / 59 / 82 Вт
Максимальная мощность: 82 Вт

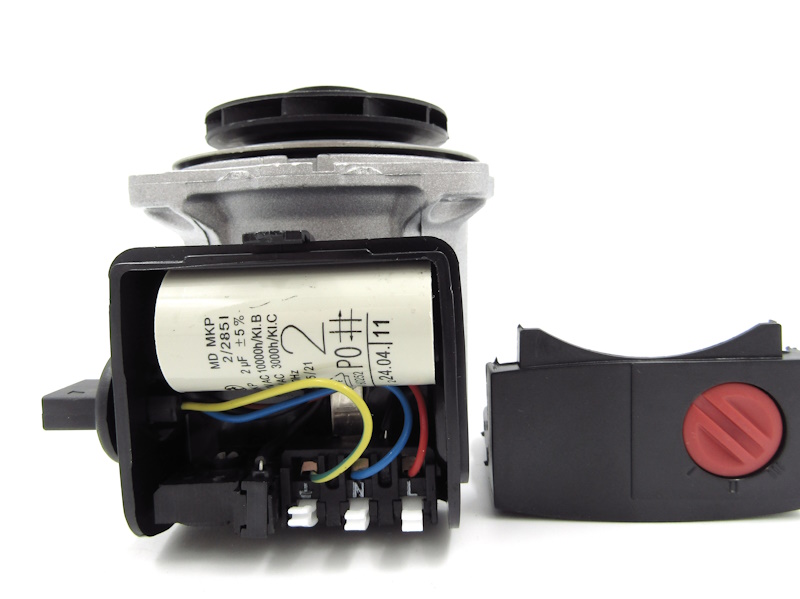

Конденсатор: 2 мкФ
Посадка / внутренняя часть крыльчатки: 21 мм
Наружный диаметр крыльчатки: около 68 мм
Направление вращения: по часовой стрелке
Исполнение: аналог Wilo
Комплектация: двигатель с ротором и крыльчаткой, без гидравлической улитки

🔧 Каталожные номера и кросс-номера

Для насосов данного семейства встречаются каталожные номера производителей:

Baxi / Westen:
5698260

Ferroli:
39817820

Также встречаются более поздние/связанные номера:

39818450 / 39818451 — необходимо сверять конкретное исполнение.

Protherm:
0020023217
0020027644

Viessmann:
7856848

Fondital / Nova Florida:
6CIRCOLA08

У разных производителей один и тот же двигатель может поставляться под собственным каталожным номером.

🔧 Совместимость

Baxi / Westen

Двигатели семейства KSL / BXSL 15/5 применяются на различных котлах Baxi и Westen.

Подтверждается применение, в частности, на:

• Baxi Fourtech 24 / 24F

• Baxi Main Four 18F / 240F

• отдельных версиях Nuvola

• других котлах с насосом семейства Wilo/BXSL 15/5

Каталожный номер Baxi:

5698260

Baxi отдельно указывает 5698260 как насос с напором около 5 м в своей системе замен.

Protherm

Одна из наиболее хорошо подтверждённых групп применяемости.

Protherm Пантера

Встречается на:

• 12 KOO v.15 / v.17

• 12 KTO v.15 / v.17

• 24 KOO v.15 / v.17

• 24 KOV v.15 / v.17

• 24 KTO v.15 / v.17

• 24 KTV v.15 / v.17

• KKV v.17

Protherm Леопард

• 24 BOV v.15 / v.17

• 24 BTV v.15 / v.17

Protherm Тигр

• 12 KOZ v.17

• 24 KOZ v.17

• 12 KTZ v.17

• 24 KTZ v.17

Protherm Скат

Также встречается на старых электрических котлах Скат:

• 6 K11

• 9 K11

• 12 K11

• 15 K11

• 18 K11

• 21 K11

• 24 K11

Каталожные номера Protherm:

0020023217 / 0020027644

Ferroli

Двигатель данного семейства широко применяется на котлах Ferroli, в том числе:

• DomiProject

• Domicompact

• DIVAtech

• DIVA

• DIVA Top

• FEReasy

• Domitech

• New Elite

Каталожный номер Ferroli:

39817820

Vaillant

Насосы семейства Wilo 15/5 применялись на старых сериях Vaillant, включая отдельные исполнения:

• turboMAX Pro

• turboMAX Plus

• atmoMAX Pro

• atmoMAX Plus

Но на Vaillant разных годов устанавливались насосы нескольких исполнений, поэтому необходимо обязательно сверять разъём, посадку и крыльчатку.

Ariston / Chaffoteaux

Двигатели данного типоразмера встречаются на части старых котлов Ariston и Chaffoteaux с насосами Wilo.

В торговых каталогах подтверждаются применения на отдельных сериях:

• Ariston Egis

• Ariston Matis

• Ariston BS

• Chaffoteaux Niagara

• Niagara Green

При подборе обязательно сравнивать снятый двигатель.

Viessmann

Применяется на отдельных котлах:

• Viessmann Vitopend 100

Каталожный кросс:

7856848

Fondital / Nova Florida

Подтверждается применение на ряде старых платформ:

Fondital

• Bali

• Capri

• Flores

• Tahiti

Nova Florida

• родственные модели тех же гидравлических платформ

Каталожный номер:

6CIRCOLA08

Другие бренды

Насосы такого типоразмера также встречаются на отдельных котлах:

• Beretta

• Biasi

• Immergas

• Sime

• Neva Lux

• Master Gas

• Demrad / Demirdöküm

• Airfel

• ECA

• и других

Однако для этих брендов конкретную модель необходимо подбирать по фактическому насосу, потому что один и тот же котёл в разные годы мог комплектоваться Wilo, Grundfos или другим двигателем.

⚠️ Главное при подборе — 21 мм

Очень важно не ориентироваться только на надпись 15/5.

У насосов визуально похожего исполнения отличаются:

• посадочный диаметр

• форма чашки

• диаметр крыльчатки

• направление вращения

• электрический разъём

• мощность обмоток

Данная позиция относится к исполнению с посадкой 21 мм.

Перед заказом сравните старый насос.

⚠️ Не путать с KSL 15/6 и 15/7

Внешне двигатели могут выглядеть почти одинаково.

Но:

KSL 15/5 — одна гидравлическая характеристика и мощность двигателя.

KSL 15/6 / 15/7 — более производительные исполнения с другими обмотками и характеристиками.

Поэтому нельзя выбирать двигатель только по внешнему виду корпуса.

⚠️ Аналог, не оригинальный Wilo

Данная позиция является аналогом двигателя Wilo KSL 15/5-3C.

Она предназначена для замены штатного двигателя при совпадении всех посадочных и электрических параметров.

Если требуется именно оригинальный Wilo, на сайте имеется отдельная позиция оригинального двигателя.

🔍 Признаки неисправности насоса

На неисправность двигателя могут указывать:

• насос гудит, но не вращается

• ротор заклинивает

• появляется сильный шум

• насос перегревается

• котёл выдаёт ошибку недостаточной циркуляции

• отопление прогревается плохо

• температура котла быстро растёт, а теплоноситель циркулирует слабо

Перед заменой необходимо проверить:

• конденсатор

• свободное вращение ротора

• наличие воздуха

• загрязнение фильтра

• состояние гидравлической улитки

• напряжение питания

🛠 Установка

При замене двигателя необходимо:

• отключить котёл от электросети

• перекрыть и слить необходимый объём теплоносителя

• снять старый двигатель с улитки

• проверить состояние уплотнения

• установить новый двигатель без перекоса

• проверить электрический разъём

• удалить воздух из насоса

• проверить работу всех трёх скоростей

Основные параметры КО-НД0070: KSL 15/5-3C, 230 В, 3 скорости, до 82 Вт, посадка 21 мм, вращение по часовой стрелке.
