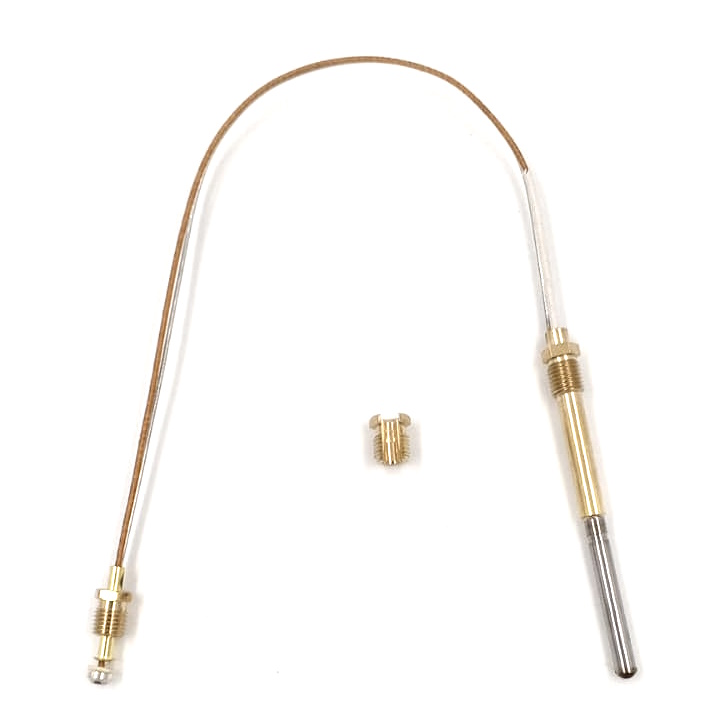

Термопара 350 мм M8×1 с переходной гайкой M9 для котлов ТЕРМО АОГВ, автоматика Арбат-1-11

Термопара длиной около 350 мм для энергонезависимых газовых котлов ТЕРМО с автоматикой Арбат-1-11.

Подключение термопары — M8×1. В комплекте предусмотрена разрезная переходная гайка M9, что необходимо учитывать при сравнении со старой термопарой.

Характеристики

Тип: термоэлектрическая термопара безопасности
Длина: около 350 мм
Основное подключение: M8×1
Дополнительная гайка: разрезная M9
Назначение: контроль наличия пламени запальной горелки
Автоматика: Арбат-1-11

Термопара при нагреве пламенем запальника вырабатывает термо-ЭДС, которая удерживает электромагнитный клапан газовой автоматики в открытом положении.

При погасании запальника термопара остывает, электромагнит отключается и подача газа прекращается.

? Совместимость

Газовые котлы ТЕРМО

Подтверждается применение термопары данного исполнения на дымоходных и парапетных котлах ТЕРМО АОГВ, оборудованных автоматикой Арбат-1-11.

В частности, встречается на котлах:

• ТЕРМО АОГВ 7,5

• ТЕРМО АОГВ 10,5

• других исполнениях ТЕРМО с автоматикой Арбат-1-11 при совпадении конструкции термопары

Для этих котлов в сервисных каталогах отдельно указывается термопара L≈350 мм для автоматики Арбат-1-11.

⚠️ Не путать с версией для SIT / EuroSIT

На котлах ТЕРМО в разные годы применялась разная газовая автоматика.

Для котлов с SIT / EuroSIT используются другие исполнения термопар, в том числе длиной:

• 300 мм

• 400 мм

• 600 мм

Поэтому одного названия котла ТЕРМО для подбора недостаточно.

Эта термопара прежде всего предназначена для исполнения с автоматикой Арбат-1-11.

? Возможное применение на другой технике

Термопары с подключением M8×1 применялись и на другом российском и украинском газовом оборудовании с автоматикой Арбат.

Например, термопары M8 встречаются на котлах Кебер и других аппаратах с автоматикой Арбат. Однако длина и конструкция термопары у них могут отличаться — встречаются варианты 265, 345, 600, 700, 900 мм и другие.

Поэтому ТП0031 не следует считать универсальной термопарой для всех котлов с автоматикой Арбат.

Для установки на оборудование других производителей необходимо полностью сверить:

• длину около 350 мм

• резьбу M8×1

• форму и длину чувствительного наконечника

• способ его фиксации в запальной горелке

• необходимость переходной гайки M9

⚠️ Важно при подборе

Перед заказом обязательно сравните старую термопару.

Необходимо проверить:

• общую длину

• резьбу подключения к автоматике

• конструкцию наконечника

• длину посадочной части

• диаметр наконечника

• способ крепления к запальнику

Одинаковая резьба M8×1 ещё не означает полную взаимозаменяемость.

У термопар Арбат встречаются разные длины и разные исполнения чувствительной части.

? Признаки неисправности

Возможные признаки неисправной термопары:

• запальник загорается, но гаснет после отпускания кнопки

• электромагнит газового клапана не удерживается

• котёл самопроизвольно отключает подачу газа

• термопара механически повреждена

• нарушен контакт в месте подключения

Перед заменой также рекомендуется проверить:

• пламя запальной горелки

• положение наконечника термопары в пламени

• чистоту запальника

• электромагнитный клапан автоматики

• качество резьбового и электрического контакта

? При установке

Рабочая часть термопары должна находиться в устойчивом пламени запальника.

Гайку подключения не следует чрезмерно затягивать — надёжный электрический контакт должен обеспечиваться без повреждения резьбы и наконечника.

Основные параметры ТП0031 при подборе: L≈350 мм, M8×1, переходная разрезная гайка M9 и автоматика Арбат-1-11.
