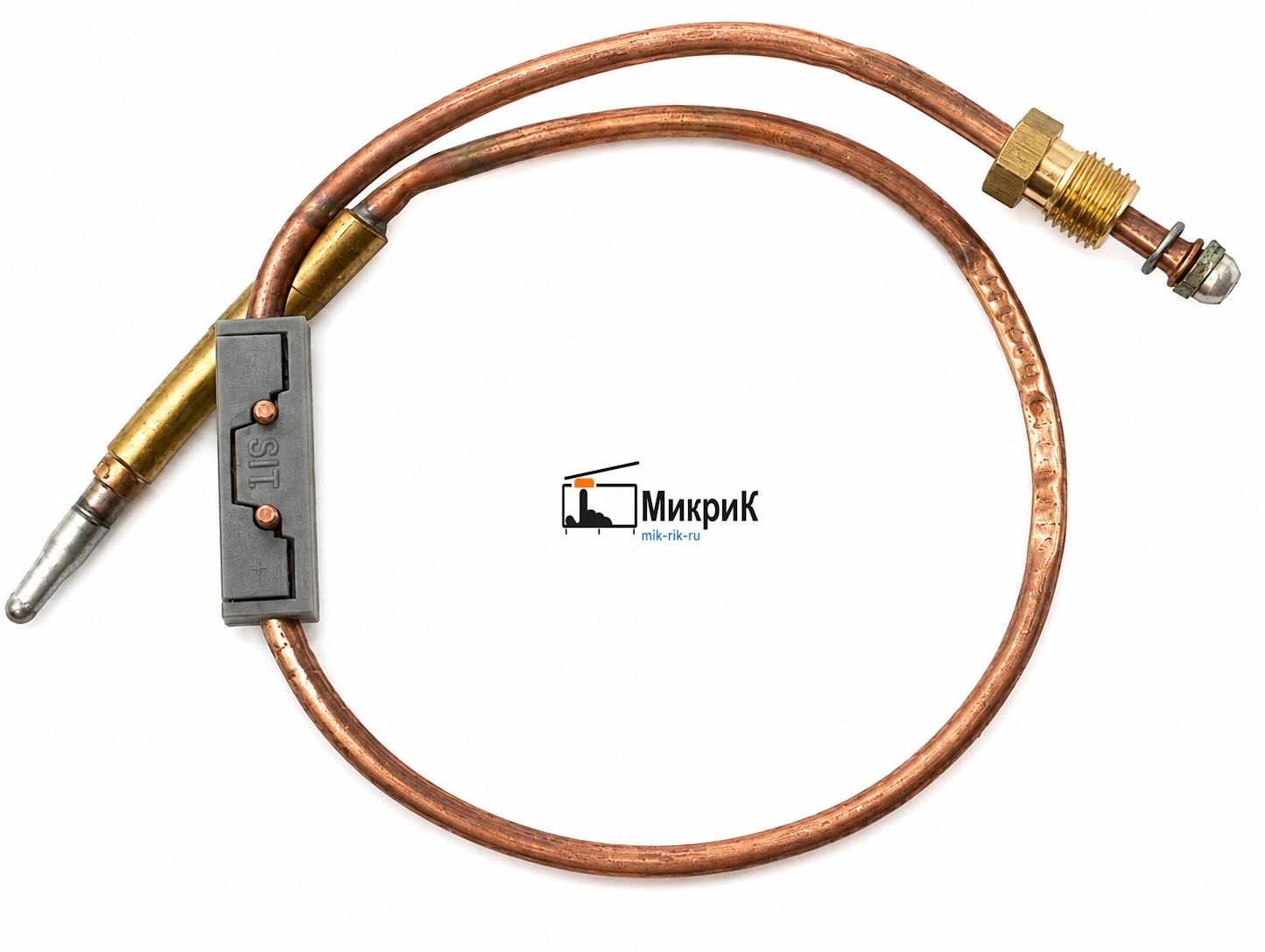

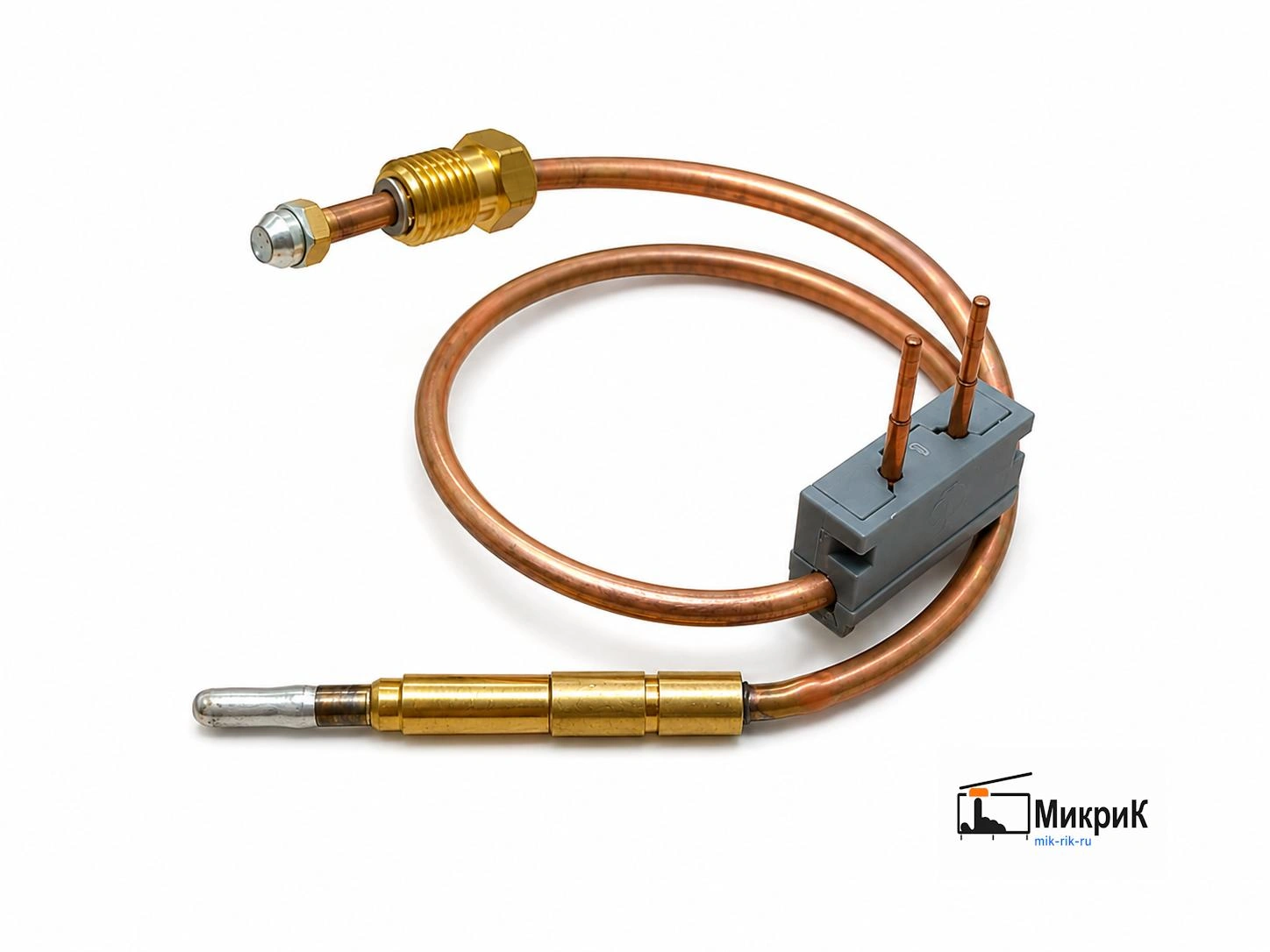

Термопара SIT 0.270.419 с термопрерывателем L=400 мм M9×1 для котлов и конвекторов EuroSIT

? Термопара SIT 0.270.419 с термопрерывателем L=400 мм M9×1

Термопара с термопрерывателем для энергонезависимой газовой автоматики SIT / EuroSIT.

Артикул SIT: 0.270.419
Длина: 400 мм
Подключение к газовому клапану: M9×1, L13,5
Тип оголовка: A1
Исполнение: с термопрерывателем

Термопара нагревается пламенем запальной горелки и вырабатывает электрическое напряжение, необходимое для удержания электромагнитного клапана газовой автоматики в открытом положении.

При погасании запальника или размыкании защитной цепи подача газа прекращается.

? Совместимость

Термопара применяется в напольных газовых котлах, АОГВ и газовых конвекторах с автоматикой SIT / EuroSIT, если совпадают конструкция и размеры установленной термопары.

Подтверждено применение:

• на отдельных напольных котлах Лемакс с автоматикой EuroSIT;

• на газовых котлах АОГВ с автоматикой EuroSIT;

• на газовых конвекторах с клапаном SIT / EuroSIT;

• на другом энергонезависимом газовом оборудовании, где используется термопара 0.270.419 или аналогичная по параметрам.

При подборе нужно проверить:

• артикул 0.270.419;

• длину 400 мм;

• резьбу M9×1;

• оголовок A1;

• наличие подключения через термопрерыватель.

Важно: эта термопара подбирается прежде всего по типу установленной автоматики и геометрии подключения, а не только по марке котла.

⚠️ Когда требуется замена

Характерные признаки неисправности:

• запальник горит только пока удерживается кнопка;

• после отпускания кнопки запальник сразу гаснет;

• электромагнитный клапан не удерживается;

• котел запускается, но затем отключается;

• повреждена трубка или наконечник термопары;

• нарушен контакт в цепи термопрерывателя;

• термопара не вырабатывает необходимое напряжение.

Похожие симптомы возможны и при исправной термопаре. Причиной также могут быть:

• слабое пламя запальника;

• загрязнение запальной горелки;

• неисправность датчика тяги;

• неисправность датчика перегрева;

• плохой контакт в цепи безопасности;

• неисправность электромагнитного клапана.

? Диагностика для мастера

У энергонезависимых котлов с EuroSIT обычно нет электронного кода ошибки. Неисправность определяется по поведению автоматики.

Перед заменой рекомендуется проверить:

• правильно ли пламя прогревает наконечник термопары;

• состояние контактов;

• целостность термопрерывателя;

• датчик тяги;

• датчик перегрева;

• напряжение термопары;

• исправность электромагнитного узла газового клапана.

Если пламя нормальное, цепь безопасности исправна, но клапан не удерживается, необходимо отдельно проверить термопару и электромагнитный клапан.

? Замена

Перед заменой необходимо перекрыть подачу газа и дождаться остывания оборудования.

При установке:

• демонтировать старую термопару;

• установить новую;

• расположить наконечник в зоне стабильного пламени запальника;

• подключить термопрерыватель и защитную цепь;

• проверить работу автоматики.

После ремонта необходимо убедиться, что запальник устойчиво горит, электромагнитный клапан удерживается, а датчики тяги и перегрева корректно отключают подачу газа.

Шунтировать датчики тяги или перегрева для постоянной эксплуатации нельзя — это элементы системы безопасности.
