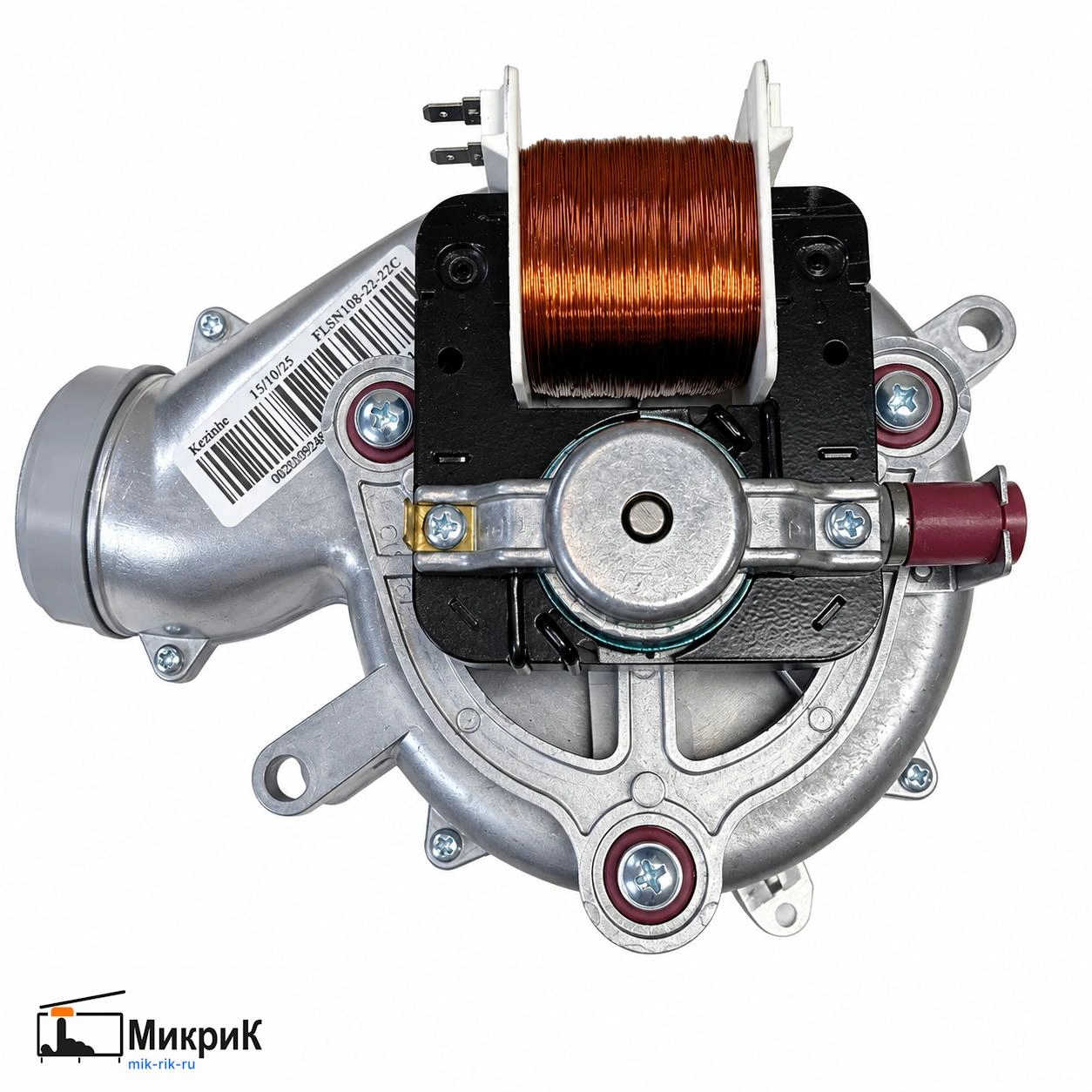

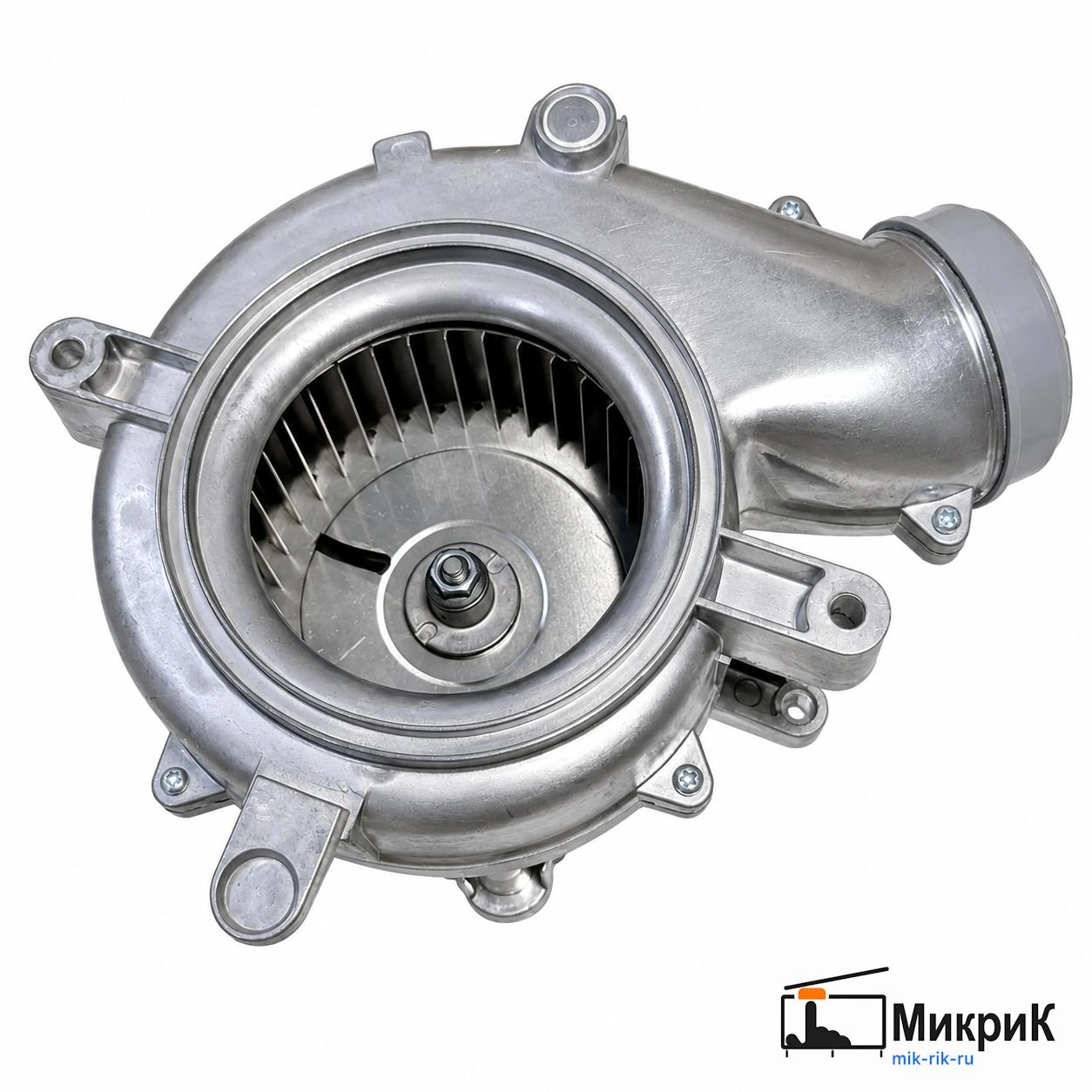

Вентилятор Kexinte 0020109248 / 2000801920 для Protherm Panther, Saunier Duval, 53 Вт
Вентилятор дымоудаления Kexinte для турбированных газовых котлов Protherm и Saunier Duval.
На установленном электродвигателе указана модель Kexinte FLSN108-22-72C. Фактические электрические параметры данного вентилятора по заводскому шильдику: 230 В, 50 Гц, 53 Вт, класс изоляции H.
Основные каталожные номера для подбора — 0020109248, Protherm 2000801920 и Saunier Duval S1008800.
🔧 ОСНОВНЫЕ ДАННЫЕ
• Производитель двигателя: Kexinte
• Производитель: Taizhou City Kexinte Motor Products Co., Ltd.
• Модель двигателя: FLSN108-22-72C
• Тип: вентилятор / дымосос газового котла
• Исполнение: без тахометра
• Напряжение: 230 VAC
• Частота: 50 Гц
• Мощность по шильдику: 53 Вт
• Класс изоляции: H
• VDE-REG.-Nr.: B108
• Комплектация: вентилятор в сборе с электродвигателем и корпусом улитки
🔍 СОВМЕСТИМОСТЬ PROTHERM
Каталожный номер Protherm:
2000801920
Подтверждённая применяемость:
Protherm Panther 24 KTV, версия 18
Protherm Panther 24 KTO, версия 18
Protherm Panther 25 KTV, версия 19
Protherm Panther 25 KTO, версия 19
В каталогах также могут встречаться обозначения Panther 24KTVR18 и 24KTOR18 для соответствующих региональных исполнений.
🔍 СОВМЕСТИМОСТЬ SAUNIER DUVAL
Для родственной платформы Vaillant Group данный тип вентилятора имеет каталожный номер:
S1008800
Подтверждённая применяемость включает:
Saunier Duval Themaclassic F 24 E
Saunier Duval Themaclassic F 25 E
Saunier Duval Thematek F 24 E
При подборе Saunier Duval рекомендуется дополнительно сверять каталожный номер S1008800 и исполнение установленного вентилятора.
🔧 КАТАЛОЖНЫЕ НОМЕРА И КРОССЫ
Маркировка на предлагаемом вентиляторе:
0020109248
Каталожный номер Protherm:
2000801920
Каталожный номер Saunier Duval:
S1008800
Модель двигателя Kexinte:
FLSN108-22-72C
Основные номера для поиска и подбора:
0020109248
2000801920
S1008800
FLSN108-22-72C
⚠️ ВАЖНО — 53 ВТ, А НЕ 55 ВТ
В некоторых каталогах и интернет-магазинах вентилятор 2000801920 описывается как модель мощностью 55 Вт.

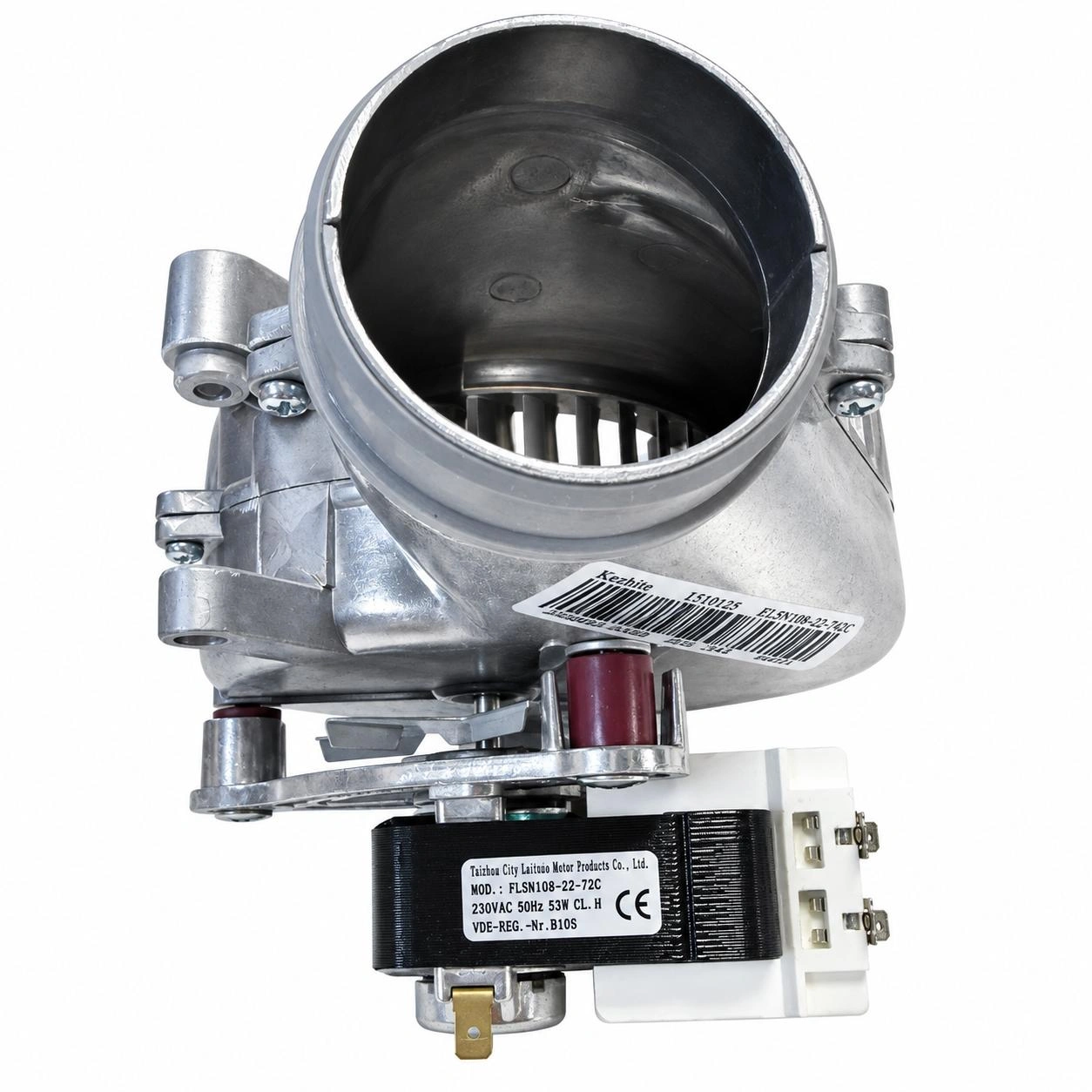

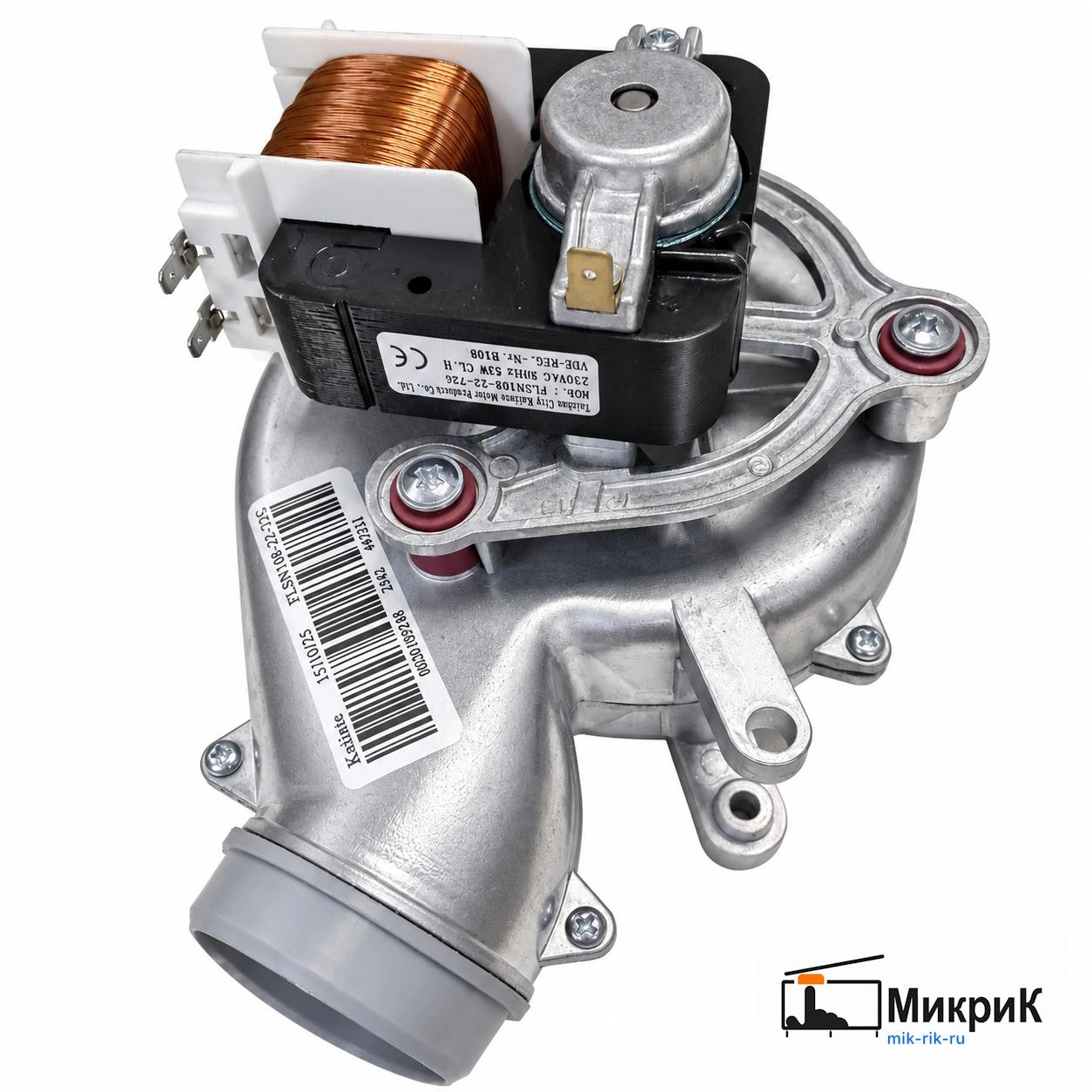

На фактически предлагаемом вентиляторе Kexinte установлен заводской шильдик:
230 VAC
50 Hz
53 W
Class H
Поэтому в данной карточке указана фактическая мощность именно продаваемого изделия — 53 Вт.
⚠️ НЕ ПУТАТЬ С ДРУГИМИ ВЕНТИЛЯТОРАМИ PANTHER
На разных поколениях котлов Protherm Panther применялись разные вентиляторы.
Нельзя выбирать деталь только по названию «Пантера».
Перед заказом необходимо проверить:
• поколение котла — v18 или v19;
• точную модификацию KTV или KTO;
• каталожный номер старого вентилятора;
• форму улитки;
• положение креплений;
• электрические контакты;
• наличие или отсутствие тахометра.
Например, на других версиях Panther встречаются вентиляторы с иными каталожными номерами, которые внешне могут быть похожи.
⚠️ ПРО GLOW-WORM
Каталожный номер 2000801920 также встречается в зарубежных каталогах запчастей для Glow-worm 18Si и 24Ci.
Однако без подтверждения официальной сервисной документацией Glow-worm эту совместимость в основной список не включаем.
Если вентилятор подбирается для Glow-worm, необходимо отдельно сверить номер установленной детали.
🔍 НАЗНАЧЕНИЕ
Вентилятор обеспечивает принудительное удаление продуктов сгорания и создание необходимого воздушного потока в котле с закрытой камерой сгорания.
До запуска горелки плата управления включает вентилятор. После создания необходимого перепада давления срабатывает прессостат, и автоматика разрешает розжиг котла.
🔍 ПРИЗНАКИ НЕИСПРАВНОСТИ
На неисправность вентилятора могут указывать:
• вентилятор не запускается;
• двигатель запускается с задержкой;
• посторонний шум или вибрация;
• подклинивание крыльчатки;
• недостаточная скорость вращения;
• котёл не подтверждает тягу;
• прессостат не переключается при исправных трубках и дымоходе;
• котёл блокирует розжиг из-за ошибки дымоудаления.
🛠 ЧТО ПРОВЕРИТЬ ПЕРЕД ЗАМЕНОЙ
Перед заменой вентилятора рекомендуется проверить:
• состояние коаксиального дымохода;
• трубки прессостата;
• сам прессостат воздуха;
• наличие 230 В на вентиляторе при команде запуска;
• свободное вращение крыльчатки;
• отсутствие загрязнения улитки;
• электрические контакты и проводку.
Неисправность прессостата или забитый дымоход могут давать симптомы, похожие на неисправность вентилятора.
🛠 УСТАНОВКА
Перед заменой необходимо отключить котёл от электросети и перекрыть подачу газа.
После установки проверить:
• надёжность крепления вентилятора;
• состояние уплотнений;
• электрическое подключение;
• трубки прессостата;
• работу вентилятора при запуске;
• корректное подтверждение тяги автоматикой котла.
Работы с газовым оборудованием рекомендуется выполнять квалифицированному специалисту.
🔧 КРАТКО
Вентилятор Kexinte FLSN108-22-72C предназначен для ряда котлов Protherm Panther и Saunier Duval.
Основные данные: 0020109248 / 2000801920 / S1008800, 230 В, 50 Гц, 53 Вт, без тахометра.
Для Protherm подтверждены Panther 24 KTV/KTO v18 и 25 KTV/KTO v19. Для Saunier Duval подтверждены Themaclassic F 24 E, F 25 E и Thematek F 24 E.
