Термопара Bosch Junkers WR10, WR11, WR13, WR15 87072060740 / 87072063220 (аналог)

???? Термопара Bosch Junkers WR10, WR11, WR13, WR15 87072060740 / 87072063220 (аналог)

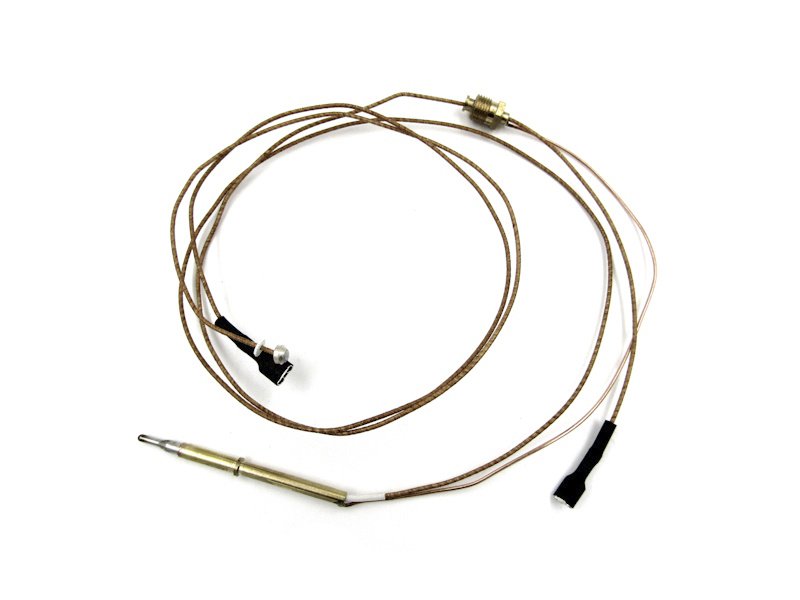

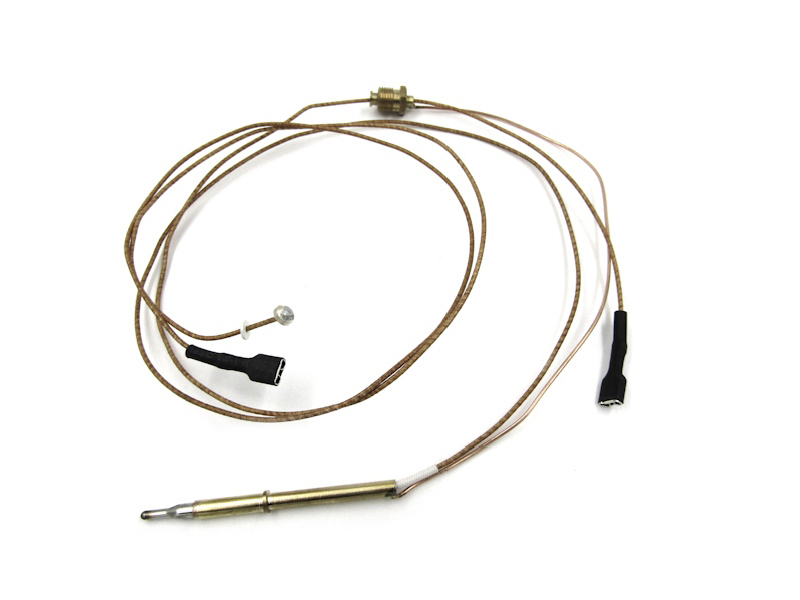

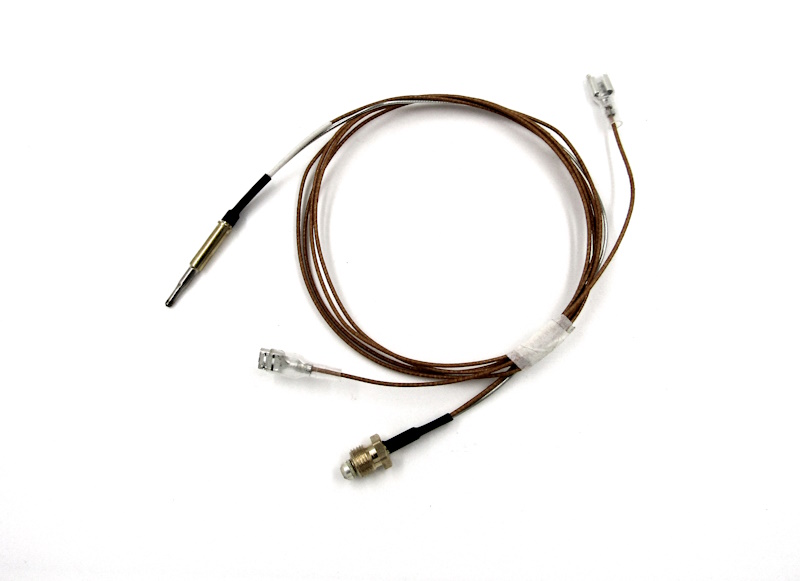

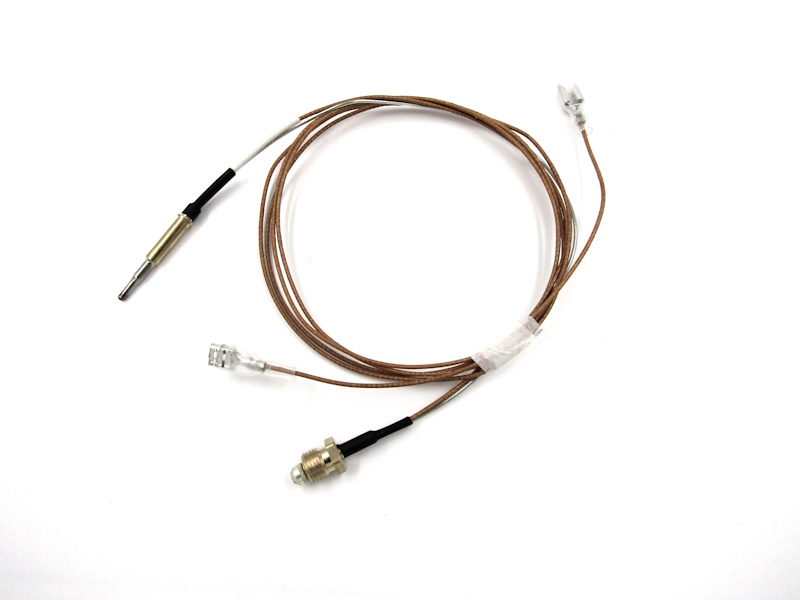

Термопара для газовых колонок Bosch / Junkers с подключением в цепь защитных датчиков тяги и перегрева.

Оригинальные номера: 87072060740, 87072063220
Исполнение: аналог
Назначение: контроль наличия пламени запальника и удержание электромагнитного газового клапана в открытом состоянии.

При нагреве от пламени запальника термопара вырабатывает небольшое электрическое напряжение, необходимое для работы электромагнитного клапана. При погасании запальника или размыкании цепи защитных датчиков подача газа прекращается.

???? Совместимость

Применяется в газовых колонках Bosch / Junkers серий MiniMaxx и Therm 4000 O, в том числе:

• WR10 / WR10 P / WR10-2P;

• WR11 / WR11 P;

• WR13 / WR13 P / WR13-2P;

• WR15 / WR15 P / WR15-2P;

• отдельные исполнения Junkers WR275, WR350, WR400 с запальной горелкой.

Каталожные номера для проверки при подборе: 87072060740 и 87072063220.

Перед заказом рекомендуется сверить конструкцию старой термопары, разъёмы защитной цепи и модель колонки.

⚠️ Когда требуется замена

Характерные признаки неисправности термопары:

• запальник горит только пока удерживается кнопка или ручка газа;

• после отпускания ручки запальник сразу гаснет;

• колонка зажигается, но через некоторое время отключается;

• электромагнитный клапан не удерживается во включённом положении;

• термопара повреждена, прогорела или имеет обрыв;

• повреждены контакты или провода цепи защитных датчиков.

Важно: похожие симптомы возникают не только при неисправности термопары. Причиной также могут быть датчик тяги, датчик перегрева, плохой контакт в цепи безопасности, слабое пламя запальника или неисправность электромагнитного клапана.

???? Диагностика для мастера

У механических колонок Bosch/Junkers с этой системой отдельного электронного кода ошибки обычно нет. Неисправность определяется по характерным симптомам: Junkers не держит запальник, Bosch гаснет после отпускания ручки, запальник горит — газовый клапан не удерживается.

Перед заменой термопары рекомендуется проверить:

• хорошо ли пламя запальника прогревает наконечник термопары;

• состояние контактов и соединений;

• целостность цепи датчиков тяги и перегрева;

• выходное напряжение термопары;

• исправность электромагнитного клапана.

Нельзя шунтировать датчики тяги или перегрева для постоянной эксплуатации — они являются частью системы безопасности колонки.

???? Замена

Перед работой необходимо перекрыть подачу газа и дождаться остывания колонки.

При замене демонтируется старая термопара, устанавливается новая с правильным расположением наконечника относительно пламени запальника и подключается защитная цепь.

После установки необходимо проверить:

• устойчивость пламени запальника;

• удержание электромагнитного клапана;

• работу датчиков безопасности;

• отсутствие утечки газа в местах, которые разбирались при ремонте.

Если новая термопара не устранила неисправность, необходимо диагностировать цепь безопасности и электромагнитный клапан, а не менять термопару повторно.
