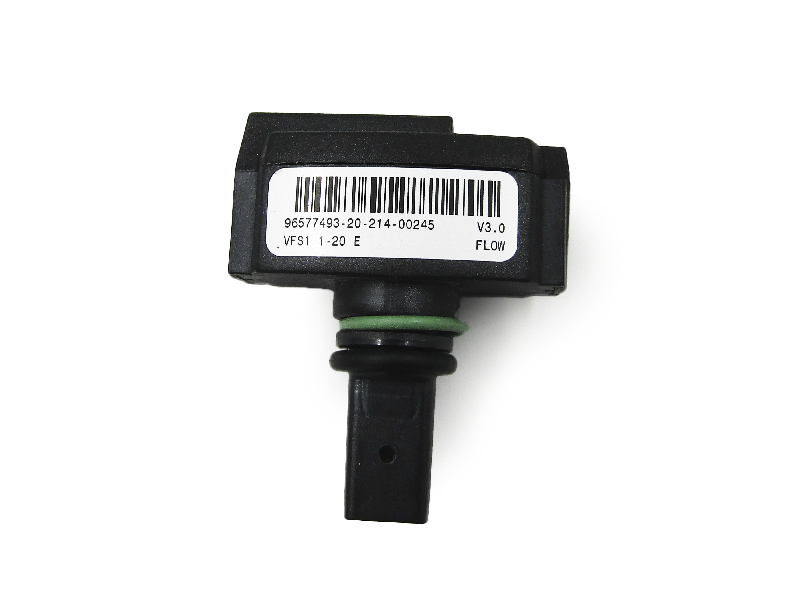

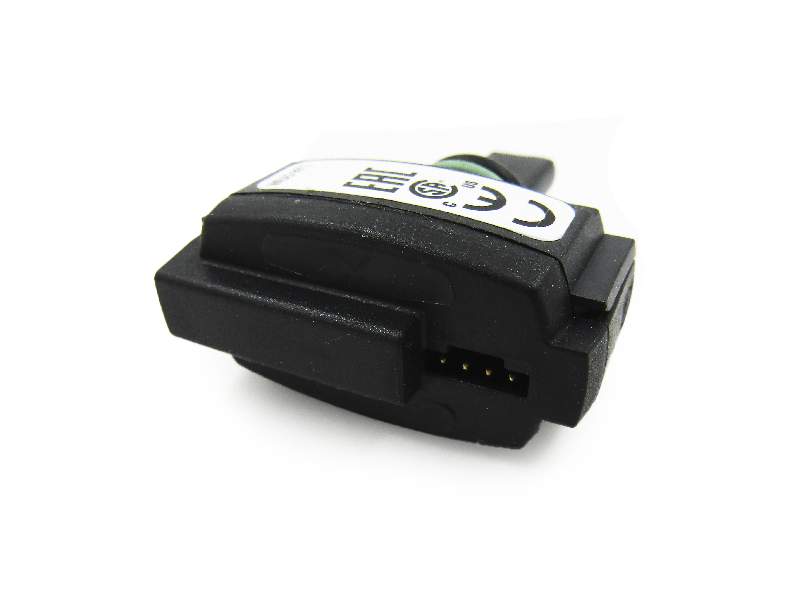

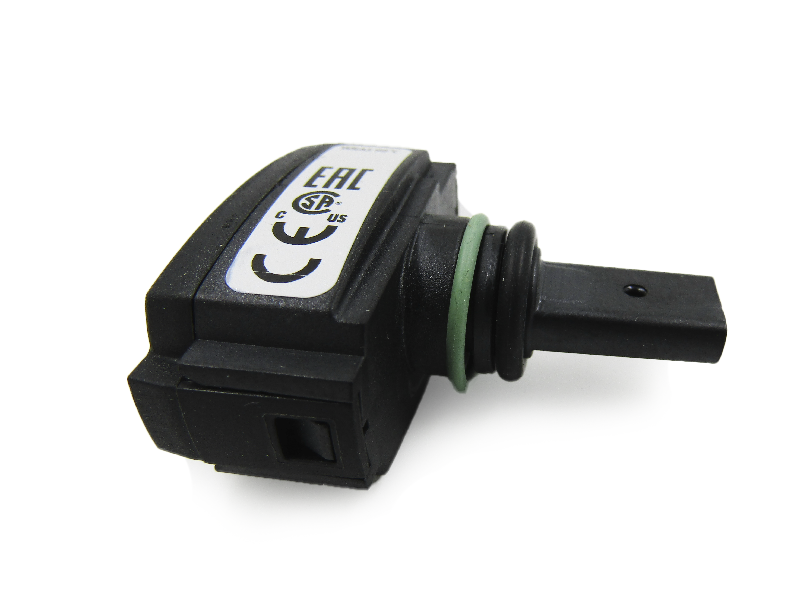

Датчик протока и температуры ГВС Grundfos VFS 1-20 для Viessmann / Mora Top
Комбинированный датчик Grundfos VFS 1-20 предназначен для одновременного измерения протока и температуры воды в контуре горячего водоснабжения газового котла.
Применяется в котлах Viessmann Vitopend 100-W, Vitodens 100-W и Mora Top Proxima.
Диапазон измерения протока — от 1 до 20 л/мин.
🔧 Назначение
При открытии крана горячей воды датчик определяет наличие и величину протока, одновременно контролируя температуру воды.
Полученные данные передаются на электронную плату для включения горелки и поддержания заданной температуры ГВС.
Датчик протока и датчик температуры объединены в одном корпусе.
📌 Артикулы
Viessmann:
7828749
Mora Top:
ST50104 • 50104
Маркировка Grundfos:
VFS 1-20 • 96577493-18-237
⚙ Характеристики
Производитель — Grundfos
Серия — Direct Sensors VFS 1-20
Тип — комбинированный датчик протока и температуры
Назначение — контур горячего водоснабжения
Диапазон измерения протока — 1–20 л/мин
Подключение — электрический разъём
Установка — в гидравлический узел котла
Уплотнение — кольцевая прокладка
✅ Совместимость
Viessmann Vitopend 100-W
WH1D 24 кВт
WH1D 30 кВт
Viessmann Vitodens 100-W
WB1B 26 кВт
WB1B 35 кВт
WB1C 26 кВт
WB1C 35 кВт
Также применяется в отдельных модификациях Vitopend 100-W A1JA и Vitodens 100-W BPJA, B1KA и B1KC.
Mora Top Proxima
PK20KK.N012
PK20KK.N032
PK20KT.N012
PK20KT.N032
PK25KK.N012
PK25KK.N032
PK25KT.N012
PK25KT.N032
Перед заказом необходимо сверить артикул, маркировку VFS 1-20, форму корпуса и электрический разъём со старым датчиком.
⚠ Признаки неисправности
• Котёл не реагирует на открытие крана горячей воды.
• Горелка не включается в режиме ГВС.
• Горячая вода включается с задержкой или периодически отключается.
• Температура горячей воды регулируется нестабильно.
• Котёл неправильно определяет расход или температуру воды.
• На электронную плату поступает нестабильный сигнал.
Перед заменой рекомендуется проверить разъём, проводку и наличие нормального протока воды через гидравлический узел.
🛠 Установка
Перед заменой отключите котёл от электросети и перекройте подачу воды.
Отсоедините электрический разъём, снимите старый датчик и очистите посадочное место.
Установите новый датчик с исправной уплотнительной прокладкой, соблюдая правильное положение детали.
После установки проверьте герметичность соединения, включение режима ГВС и стабильность температуры воды.
Работы рекомендуется поручать квалифицированному специалисту.
📦 Комплектация
Датчик протока и температуры Grundfos VFS 1-20 — 1 шт.
