Теплообменник ГВС 12 пластин 160 мм для Baxi Eco Classic, Eco Nova, BaltGaz, Kentatsu
Вторичный пластинчатый теплообменник предназначен для нагрева воды в контуре ГВС двухконтурных газовых котлов.
Исполнение на 12 пластин с посадочным размером 160 мм применяется как совместимый аналог теплообменников Baxi, BaltGaz, Kentatsu и ряда котлов Federica Bugatti.
При подборе необходимо учитывать не только каталожный номер, но и посадочный размер, расположение четырёх каналов и количество пластин.
🔧 ОСНОВНЫЕ ДАННЫЕ
• Тип: вторичный пластинчатый теплообменник ГВС
• Количество пластин: 12

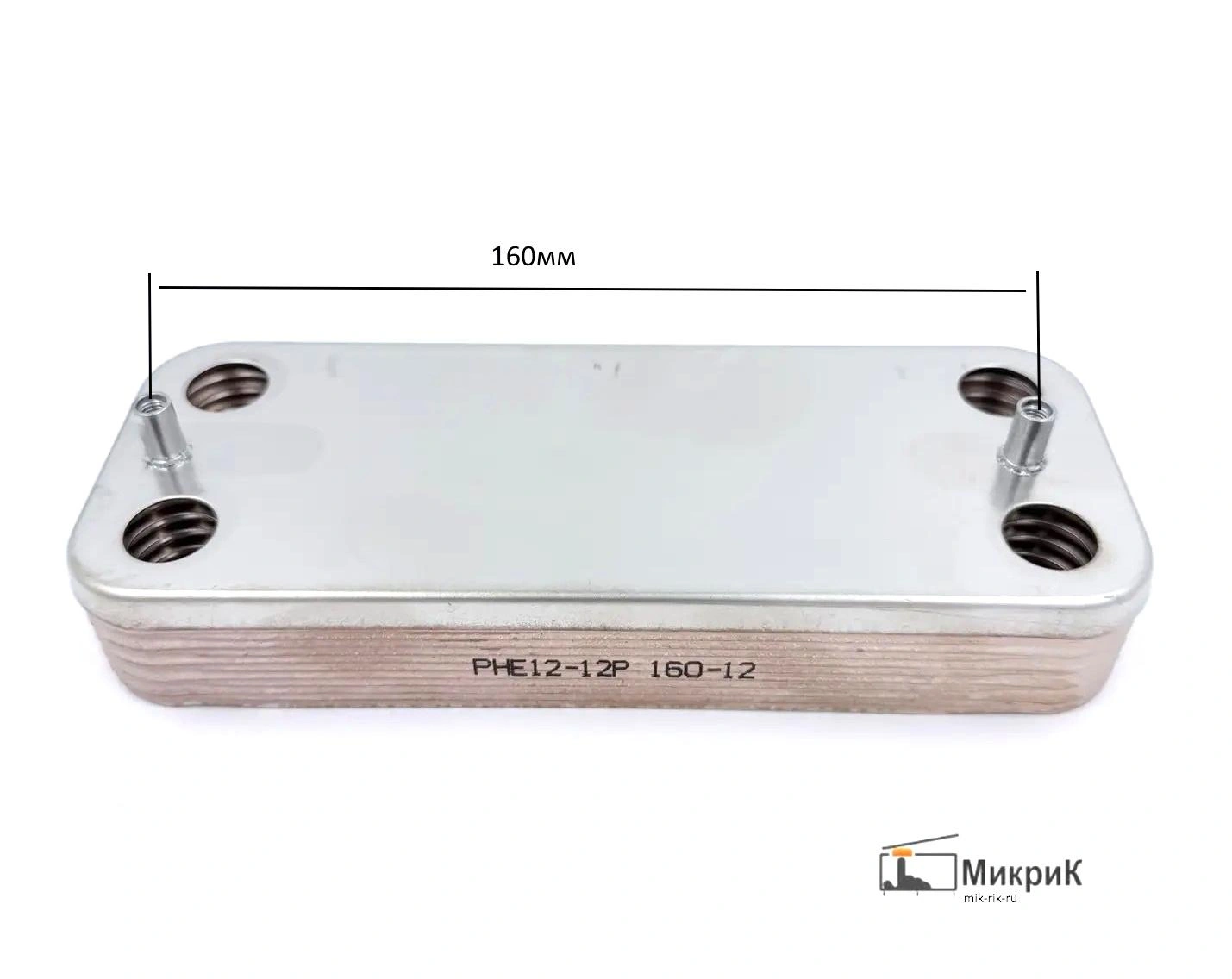

• Посадочный размер: 160 мм
• Общая длина корпуса: около 190–192 мм
• Назначение: приготовление горячей воды

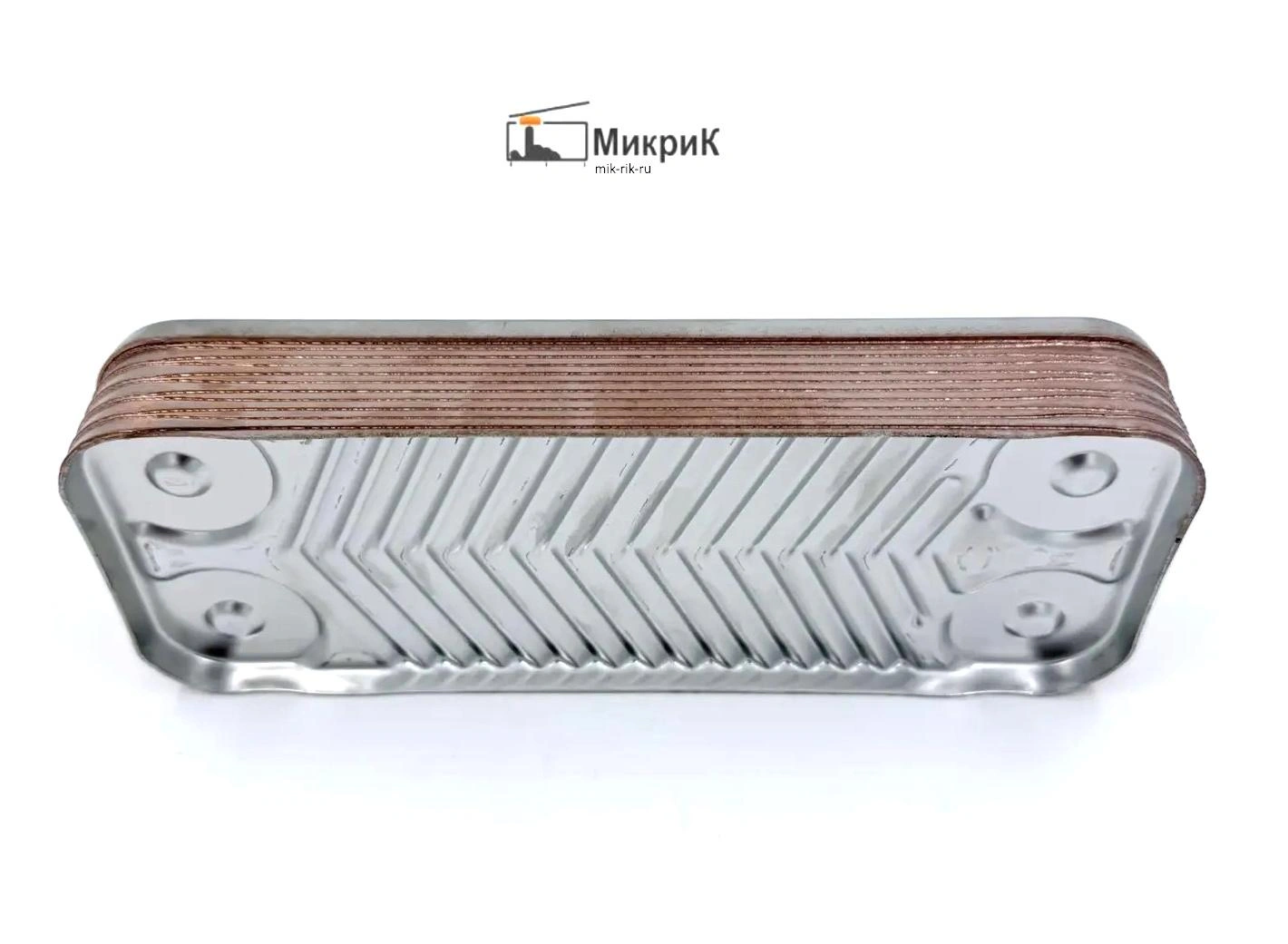

• Конструкция: паяный пластинчатый теплообменник
🔍 СОВМЕСТИМОСТЬ
Baxi Eco Classic:
• 10F
• 14F
• 18F
• 24F
Baxi Eco Nova:
• 10F
• 14F
• 18F
• 24F
BaltGaz:
• Turbo 11
• Turbo 14
• Turbo 18
• Turbo 24
Kentatsu Furst Nobby Smart:
• 24-2CS — каталожный номер 7021820018
• 28-2CS — каталожный номер 7021820019
Также данная геометрия применяется на котлах Federica Bugatti ECO.
🔧 КАТАЛОЖНЫЕ НОМЕРА И ЗАМЕНЫ
Baxi:
• 63041310091P
• 6304131043
• 63041310431P
• 6304131044
• 63041310441P
Zilmet, 12 пластин:
• 17B1901230
BaltGaz:
• 20490565
Kentatsu:
• 7021820018
• 7021820019
⚠️ ВАЖНО
У оригинальных Baxi количество пластин зависит от поколения детали.
Каталожный номер 63041310091P в документации Baxi указан как теплообменник на 10 пластин.
Актуальная замена 63041310441P / 6304131044 имеет 14 пластин.
Поэтому данный теплообменник на 12 пластин является совместимым вариантом по посадке и гидравлическому подключению, а не точной копией оригинала по количеству пластин.
⚠️ НЕ ПУТАТЬ
Не путать с теплообменниками Baxi/Westen с посадочным размером 156 мм.
Внешне они похожи, однако имеют другую геометрию и применяются на других сериях котлов.
Перед заказом необходимо сверить:
• посадочный размер 160 мм;
• положение четырёх отверстий;
• форму корпуса;
• каталожный номер старого теплообменника.
🔍 ПРИЗНАКИ НЕИСПРАВНОСТИ
Замена вторичного теплообменника может потребоваться при:
• слабом нагреве горячей воды;
• нестабильной температуре ГВС;
• снижении напора горячей воды;
• быстром перегреве котла при открытии крана;
• сильном загрязнении или зарастании каналов;
• появлении внутренней или внешней течи.
🛠 УСТАНОВКА
Перед установкой необходимо очистить посадочные поверхности и проверить состояние уплотнительных колец.
После монтажа проверить герметичность контура отопления и ГВС.
При подборе в первую очередь ориентироваться на 160 мм, расположение каналов и каталожные номера, а не только на количество пластин.
