Теплообменник ГВС 16 пластин 160 мм для Baxi Eco Classic, Eco Nova, BaltGaz, Kentatsu
Вторичный пластинчатый теплообменник предназначен для нагрева воды в контуре ГВС двухконтурных газовых котлов.
Исполнение на 16 пластин с посадочным размером 160 мм имеет ту же установочную геометрию, что и совместимые теплообменники семейства Baxi Eco Classic / Eco Nova, BaltGaz Turbo и Kentatsu Nobby Smart.
Увеличенное количество пластин обеспечивает большую площадь теплообмена по сравнению с 12-пластинным исполнением.
🔧 ОСНОВНЫЕ ДАННЫЕ
• Тип: вторичный пластинчатый теплообменник ГВС
• Количество пластин: 16

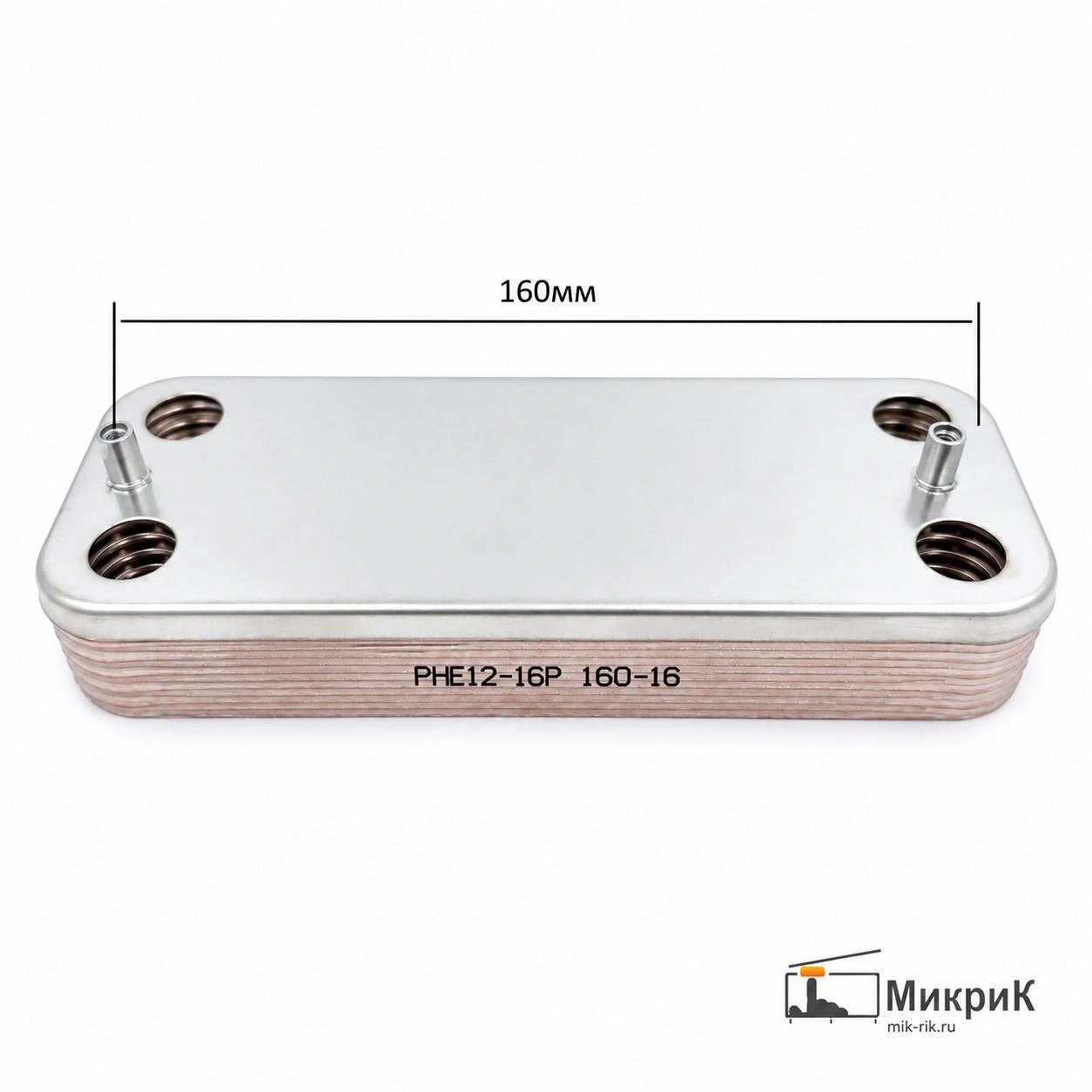

• Посадочный размер: 160 мм
• Общая длина корпуса: около 190–192 мм
• Назначение: приготовление горячей воды

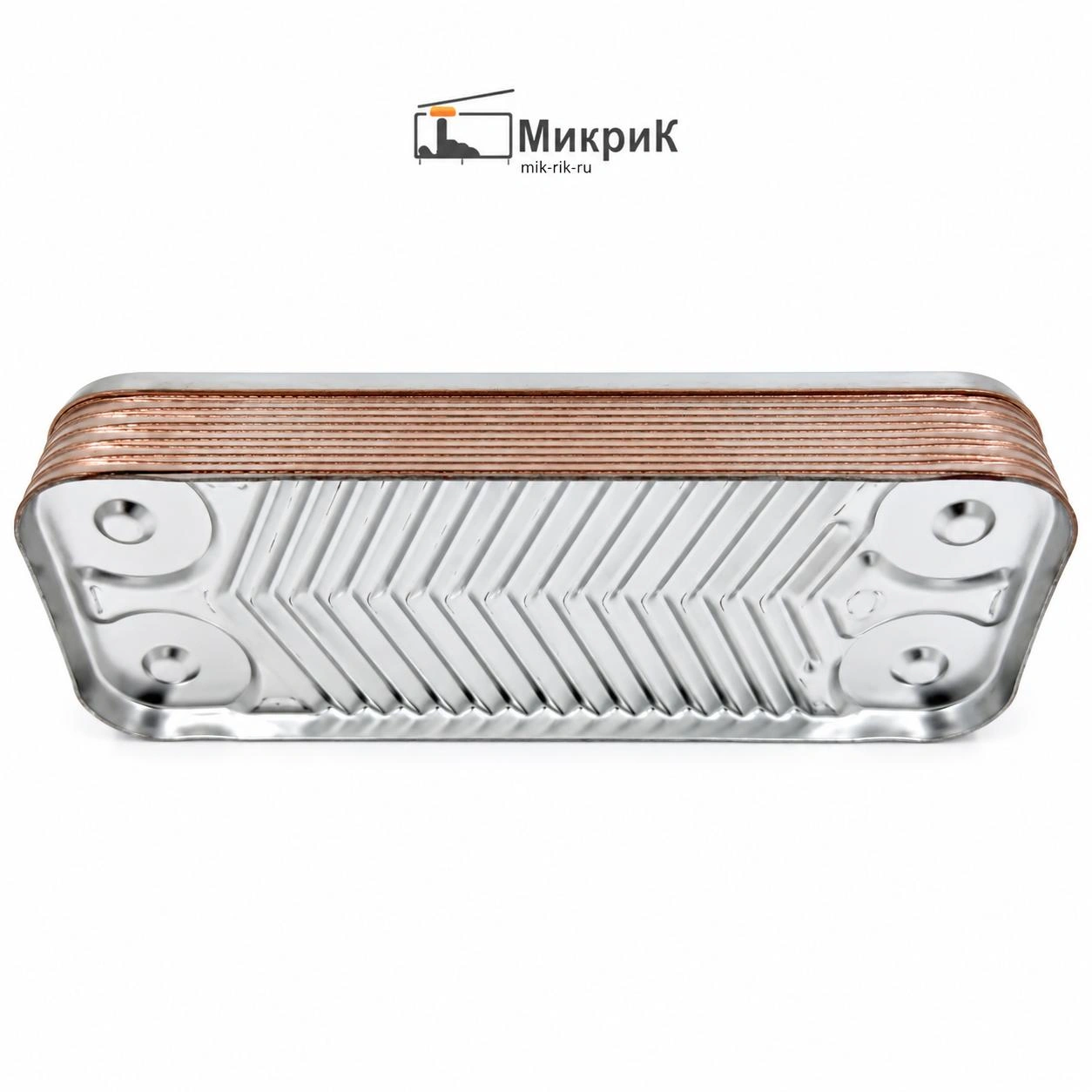

• Конструкция: паяный пластинчатый теплообменник
🔍 СОВМЕСТИМОСТЬ
Baxi Eco Classic:
• 10F
• 14F
• 18F
• 24F
Baxi Eco Nova:
• 10F
• 14F
• 18F
• 24F
BaltGaz:
• Turbo 11
• Turbo 14
• Turbo 18
• Turbo 24
Kentatsu Furst Nobby Smart:
• 24-2CS — посадка соответствует узлу 7021820018
• 28-2CS — посадка соответствует узлу 7021820019
Также данная геометрия применяется на котлах Federica Bugatti ECO.
🔧 КАТАЛОЖНЫЕ НОМЕРА И ЗАМЕНЫ
Кросс-номер 16-пластинного исполнения:
• 17B1901630
Номера Baxi, по посадке которых применяется данный тип теплообменника:
• 63041310091P
• 6304131043
• 63041310431P
• 6304131044
• 63041310441P
BaltGaz:
• 20490565
Kentatsu:
• 7021820018
• 7021820019
⚠️ ВАЖНО
Теплообменник на 16 пластин является увеличенным по площади теплообмена совместимым исполнением.
Это не означает, что оригинальная деталь Baxi или Kentatsu во всех перечисленных котлах штатно имеет 16 пластин.
У Baxi встречаются оригинальные исполнения на 10 и 14 пластин, а у Kentatsu количество пластин также зависит от мощности и модификации котла.
Главные параметры при подборе — посадка 160 мм, расположение каналов и геометрия корпуса.
⚠️ НЕ ПУТАТЬ
Не путать с теплообменниками Baxi/Westen на 156 мм.
Также не следует выбирать деталь только по количеству пластин: 12-, 14- и 16-пластинные теплообменники могут иметь одинаковый внешний вид, но различаться посадочным размером.
Перед заказом необходимо сверить:
• посадочный размер 160 мм;
• расположение четырёх отверстий;
• форму корпуса;
• каталожный номер старой детали.
🔍 ПРИЗНАКИ НЕИСПРАВНОСТИ
Замена теплообменника может потребоваться при:
• недостаточном нагреве ГВС;
• перепадах температуры горячей воды;
• снижении протока;
• зарастании внутренних каналов;
• перегреве котла при работе на ГВС;
• появлении течи.
🛠 УСТАНОВКА
Перед установкой необходимо проверить и при необходимости заменить уплотнительные кольца.
После монтажа обязательна проверка герметичности отопительного и санитарного контуров.
При замене 12-пластинного варианта на 16-пластинный необходимо убедиться, что увеличенная толщина пакета пластин не мешает установке в конкретном котле.
